Руководство по подбору осевых вентиляторов для подпора воздуха

Общие сведения

Вентилятор осевой Аксипал FTDA-P является современным оригинальным промышленным вентилятором. Он применяется для противодымной защиты зданий, когда нужно создать избыточное давление воздуха в помещениях, предназначенных для эвакуации людей при пожаре, в лифтовых шахтах, тамбур-шлюзах, на незадымляемых лестничных клетках.



Основными достоинствами вентилятора являются высокое значение КПД, низкий уровень шума, возможность точного подбора мощности электродвигателя по заданным параметрам вентилятора, что приводит к экономии электроэнергии.

Конструктивные элементы

Корпус, моторама, кронштейны и полуобоймы рабочего колеса изготовлены из листовой стали. Оригинальность корпуса заключается в том, что его фланцы отгибаются непосредственно с обоих торцов самого цилиндра на специальном станке. При этом происходит калибровка внутреннего диаметра корпуса и значительное увеличение его жесткости. Калиброванный внутренний диаметр корпуса позволяет уменьшить до минимума зазор между наружным диаметром рабочего колеса и внутренней поверхностью стенки корпуса, а следовательно, снизить потери давления в вентиляторе. Кроме того, повышенная жесткость корпуса приводит к значительному уменьшению вибраций и общего уровня шума вентилятора. Объемные лопатки аэродинамической формы отлиты из алюминевого сплава.
Рабочее колесо имеет шесть лопаток. На заводе-изготовителе возможна установка лопаток рабочего колеса на любой угол в диапазоне от 7 до 37 градусов, что позволяет получить оптимальную производительность вентилятора для конкретных условий эксплуатации.
Применение диффузора обеспечивает снижение динамического давления вентилятора и увеличение статической части полного давления, развиваемого вентилятором.
Для улучшения аэродинамических параметров воздушного потока на свободном входе вентилятора рекомендуется устанавливать входной конус FTDZ-31
Вентилятор предназначен для эксплуатации в условиях макроклиматического района с умеренным климатом (исполнение У), категорий размещения 2, 3 и 4 по ГОСТ 15150-69.
Температура перемещаемой среды от -40 °С до + 40 °С.

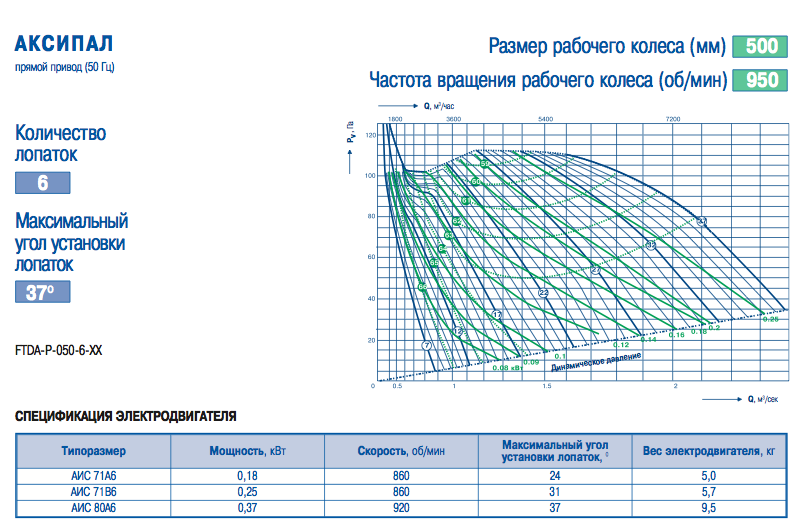

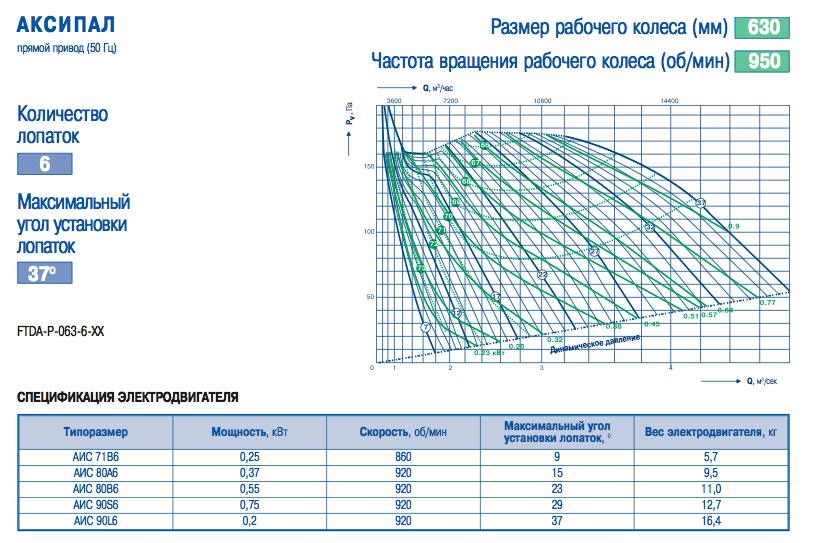

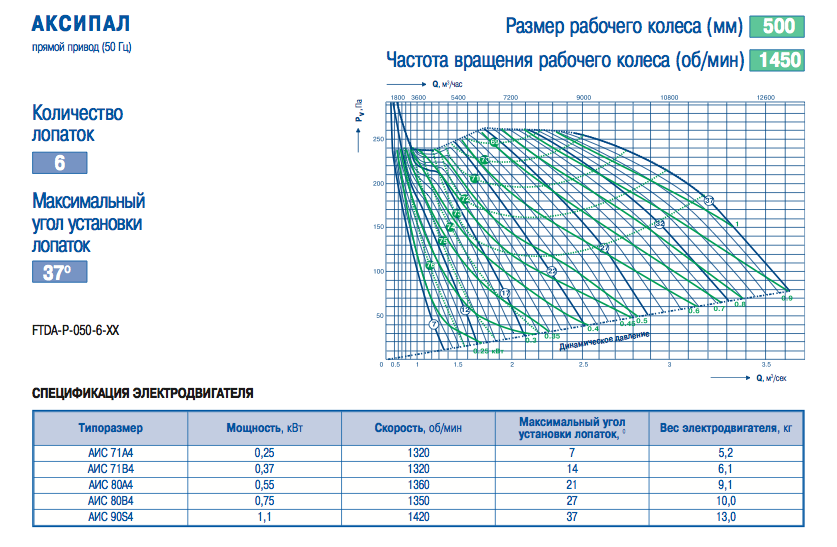

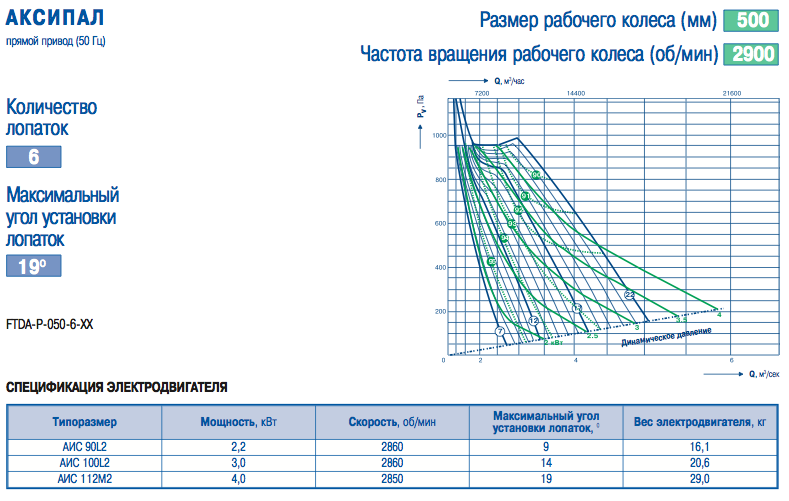

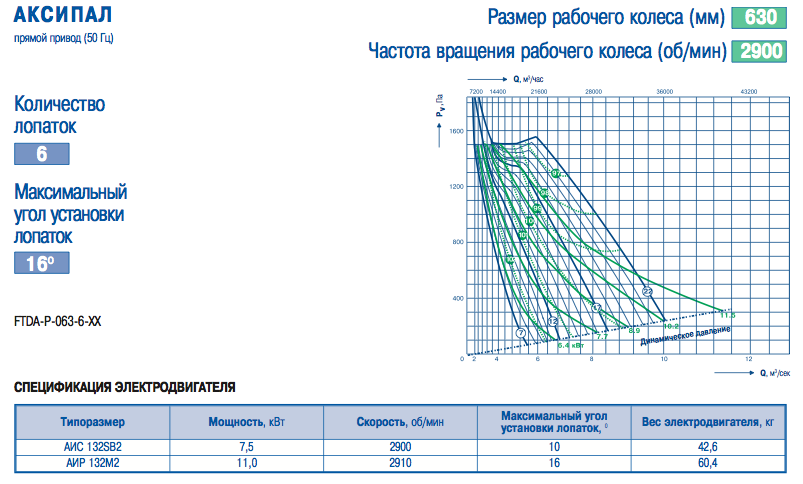

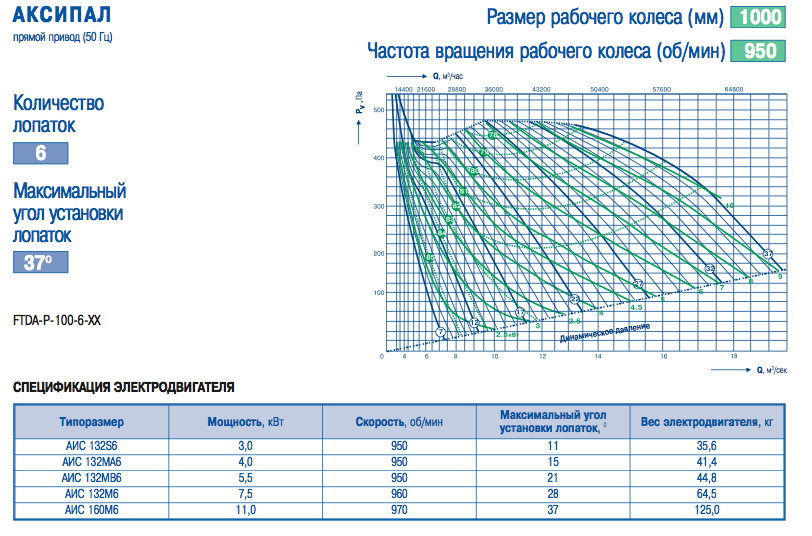

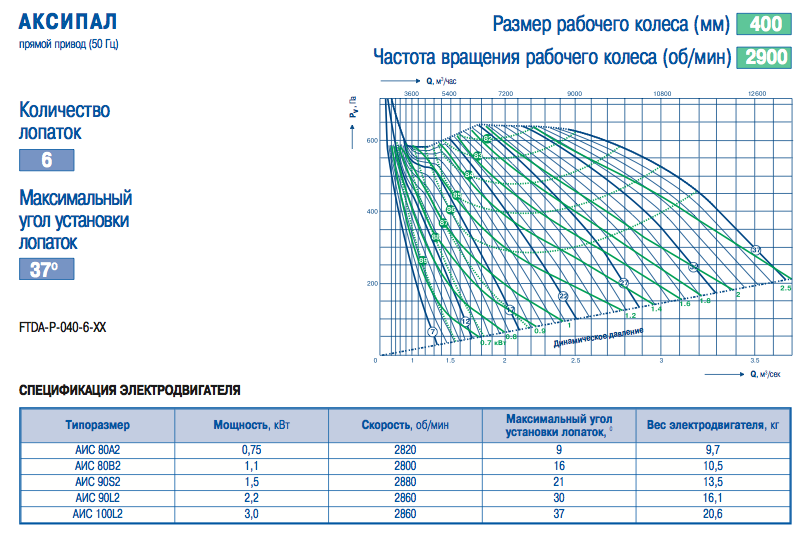

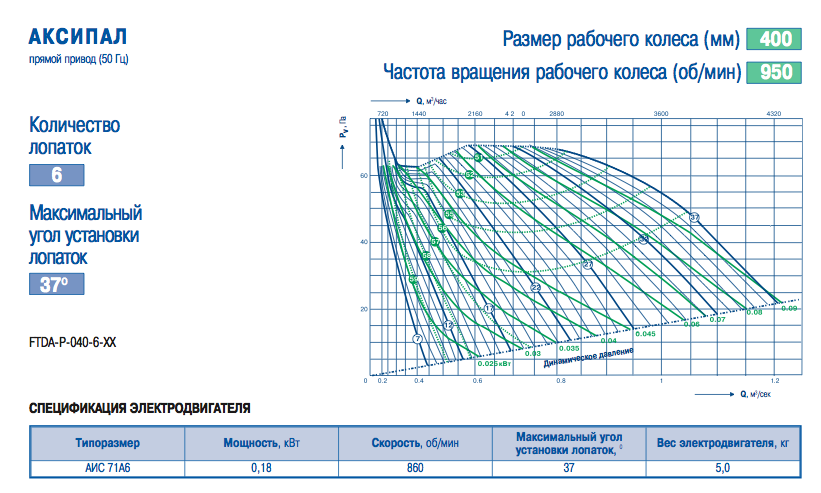

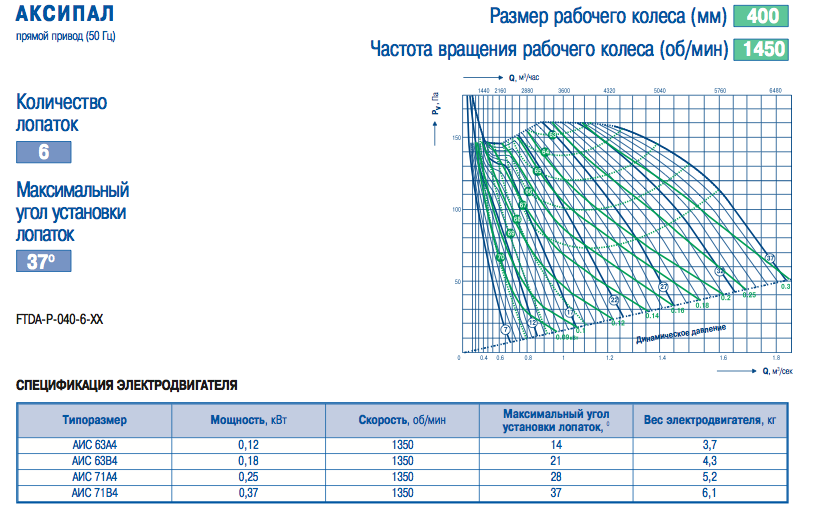

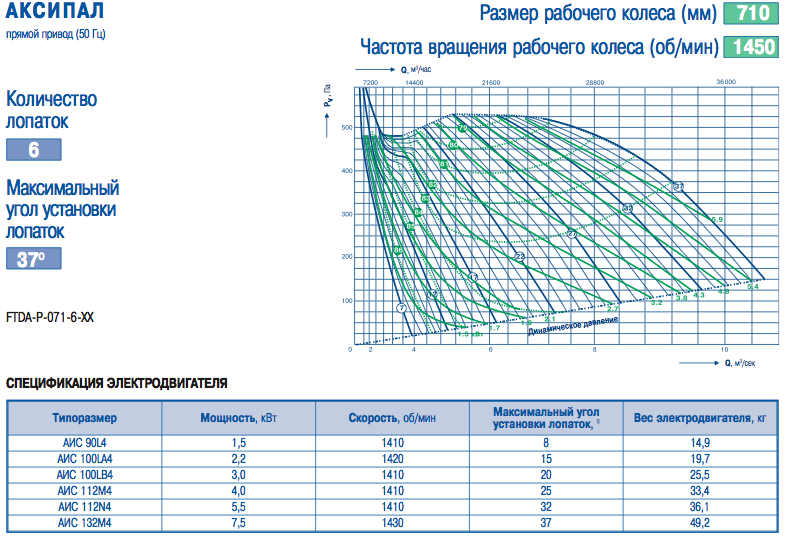

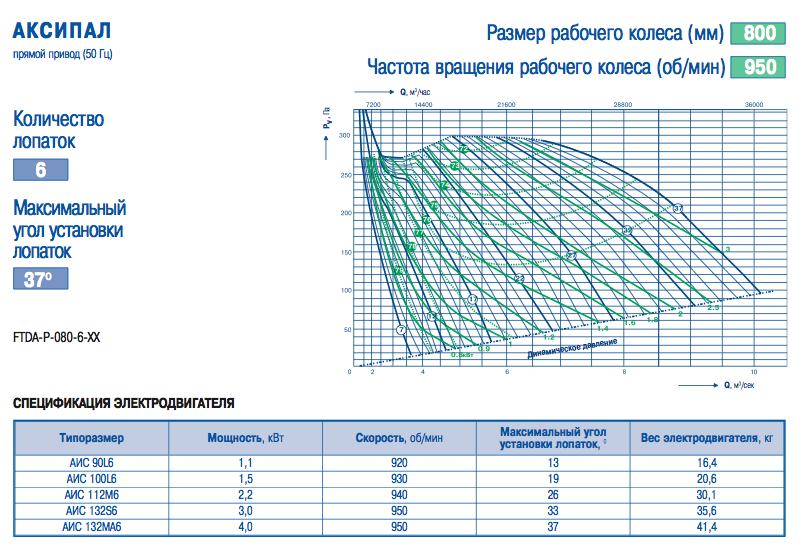

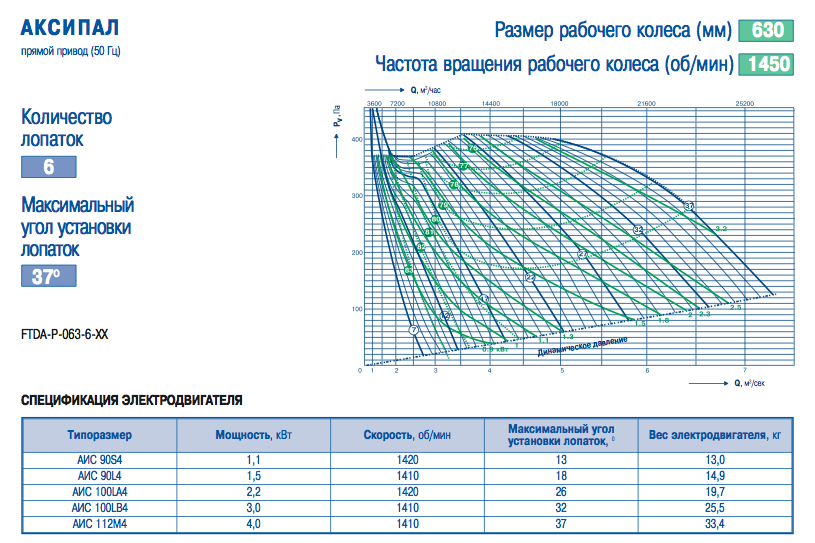

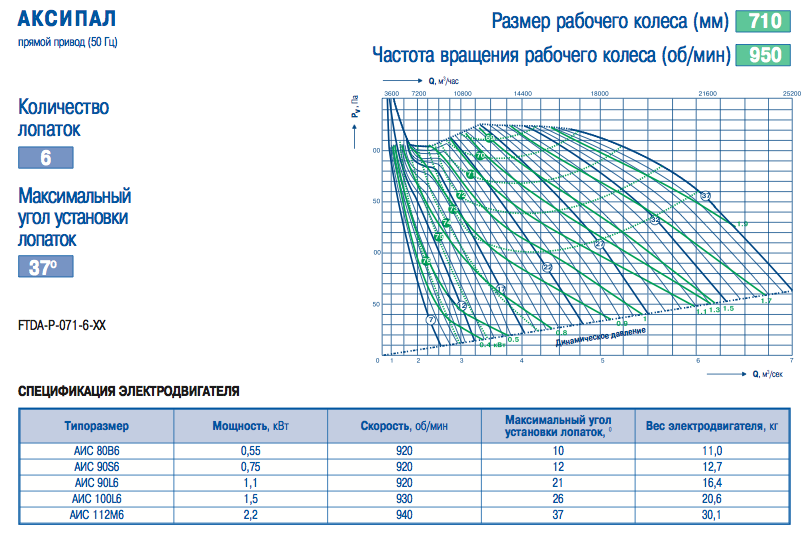

Индивидуальные графики
