Руководство по подбору вентиляторов для удаления газов, возникающих при пожаре



Общие сведения


Вентилятор осевой Аксипал FTDF является современным оригинальным промышленным вентилятором для общеобменной вентиляции и удаления газов, возникающих при пожаре.
Вентилятор Аксипал FTDF предназначен для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром и спасению людей. При этом вентилятор может использоваться для постоянной работы в общеобменной системе вентиляции. Основными достоинствами вентилятора являются высокое значение КПД, низкий уровень шума, возможность точного подбора вентилятора по заданным параметрам, что приводит к экономии электроэнергии.

Конструктивные элементы

Корпус, моторама, кронштейны вентилятора и полуобоймы рабочего колеса изготовлены из листовой стали. Оригинальность корпуса вентилятора заключается в том, что его фланцы отгибаются непосредственно с обоих торцов самого цилиндра на специальном станке. При этом происходит калибровка внутреннего диаметра корпуса и значительное увеличение его жесткости. Калиброванный внутренний диаметр корпуса позволяет уменьшить до минимума зазор между наружным диаметром рабочего колеса и внутренней поверхностью стенки корпуса, а следовательно, снизить потери давления в вентиляторе. Кроме того, повышенная жесткость корпуса приводит к значительному уменьшению общего уровня шума вентилятора. Объемные лопатки аэродинамической формы отлиты из алюминиевого сплава. Уникальность конструкции данного вентилятора заключается в том, что устанавливаемый на нем электродвигатель способен выдерживать температуру до 4000 С в течение двух часов. Это позволяет устанавливать электродвигатель непосредственно в потоке горячей воздушной среды и отказаться от защитного короба для него. Данная конструкция вентилятора позволяет создать оптимальные аэродинамические параметры воздушного потока, минимизировать потери давления в вентиляторе и увеличить его КПД.
Наибольшее распространение получили вентиляторы с тремя лопатками, хотя для обеспечения заданных параметров рабочее колесо может иметь 2, 4 и 6 лопаток. На заводе-изготовителе возможна установка лопаток рабочего колеса на любой угол в диапазоне от 7 до 37 градусов, что позволяет получить оптимальную производительность вентилятора для конкретных условий эксплуатации. По требованию заказчика вентиляторы комплектуются аксессуарами: гибкой вставкой из теплостойкого материала, входным конусом, обратным фланцем, опорой вентилятора, защитной сеткой.
Вентиляторы Аксипал FTDF изготавливаются также в крышном исполнении с диффузором или клапаном.



Основные преимущества вентиляторов АКСИПАЛ FTDF

  • Возможность совмещения работы общеобменной вытяжной вентиляции и системы дымоудаления
  • Жесткий калиброванный корпус
  • Лопатки уникальной аэродинамической формы из алюминиевого сплава
  • Изменяемое количество лопаток рабочего колеса с возможностью их установки под углом от 7O до 37O
  • Точный подбор вентилятора под заданные параметры
  • Экономичность, долговечность, надежность
  • Точная балансировка каждого колеса непосредственно на электродвигателе
  • Низкий уровень шума и вибрации
  • Малые потери давления в вентиляторе
  • Высокие производительность и давление

Индивидуальные графики

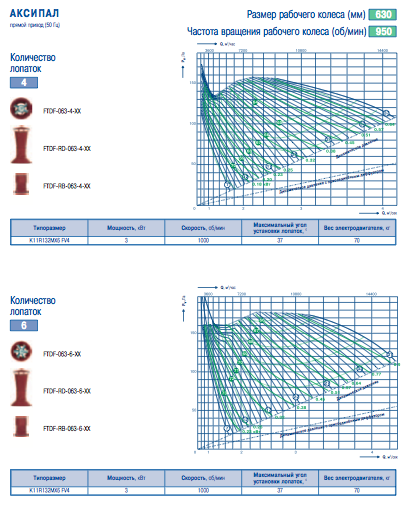

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№6,3 скорость вращения 950

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№6,3 скорость вращения 950

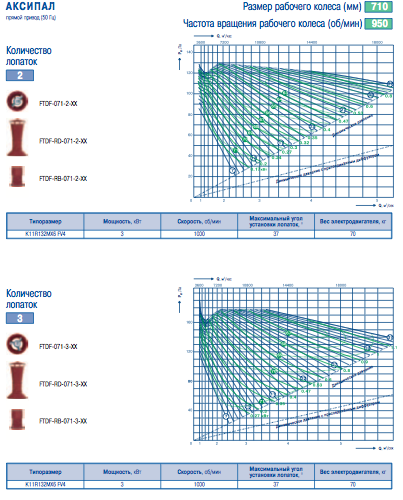

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№7,1 скорость вращения 950

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№7,1 скорость вращения 950

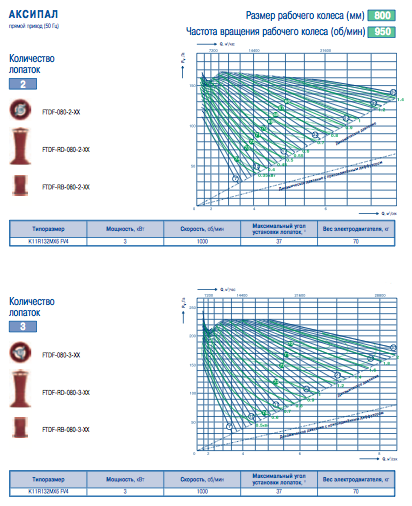

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№8 скорость вращения 950

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№8 скорость вращения 950

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№10 скорость вращения 950

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№10 скорость вращения 950

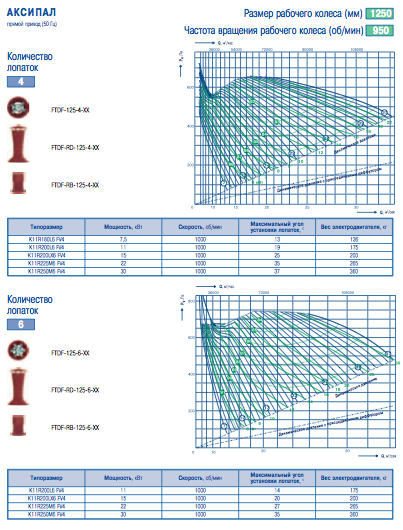

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№12,5 скорость вращения 950

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№12,5 скорость вращения 950

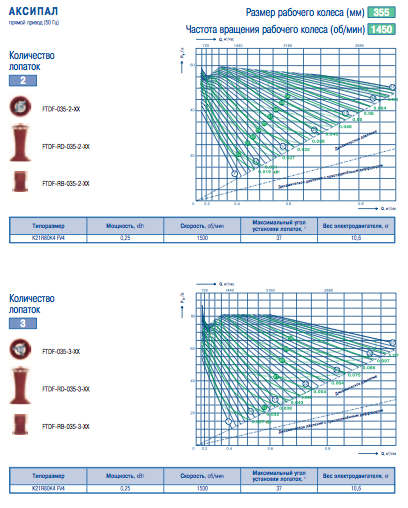

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№3,55 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№3,55 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№4 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№4 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№5 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№5 скорость вращения 1450

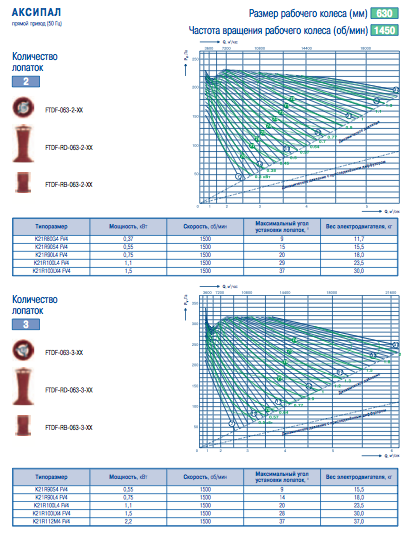

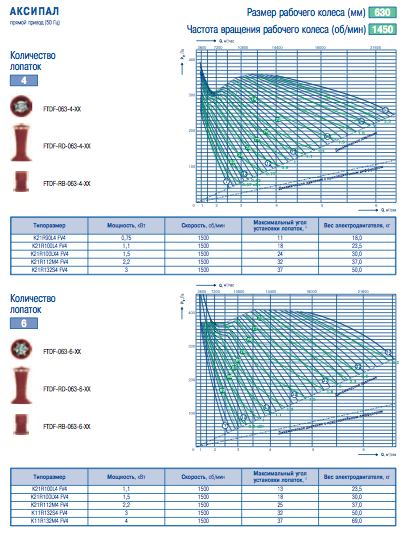

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№6,3 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№6,3 скорость вращения 1450

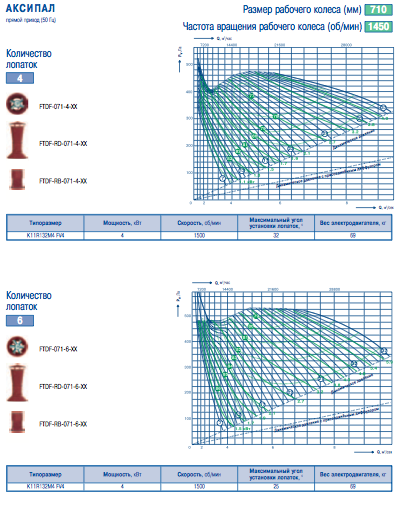

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№7,1 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№7,1 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№8 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№8 скорость вращения 1450

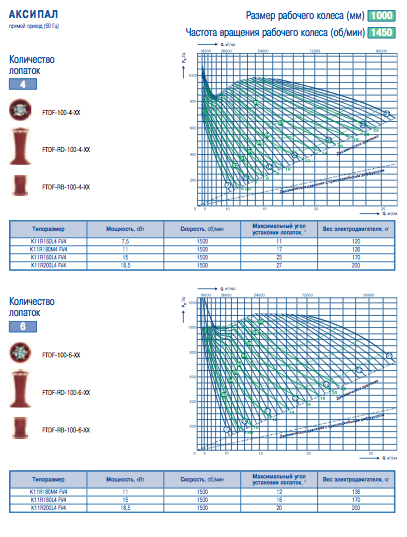

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№10 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№10 скорость вращения 1450

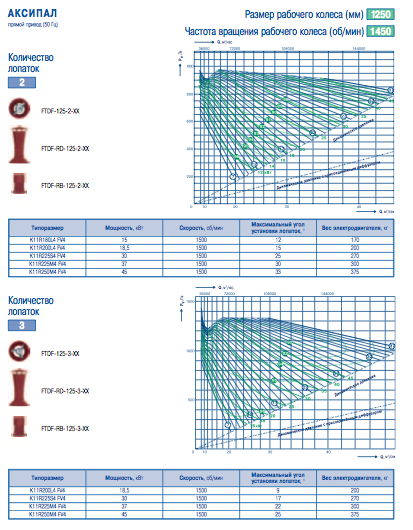

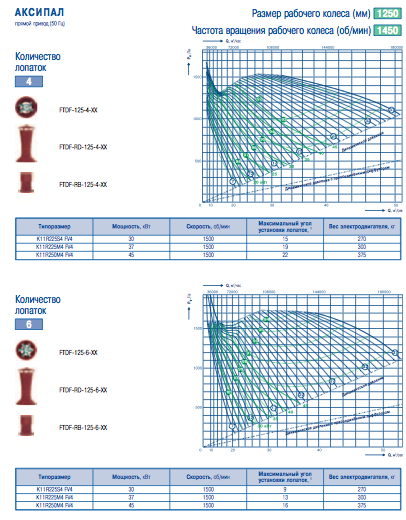

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№12,5 скорость вращения 1450

Аэродиномические и шумовые характеристики вентиляторов FTDF, FTDF-RD, FTDF-RB№12,5 скорость вращения 1450
