Назначение
Вентиляторы радиальные крышные универсальные типа ВКРУ-ДУ устанавливаются на кровле зданий и сооружений и предназначены для удаления возникающих при пожаре высокотемпературных газовоздушных смесей и одновременного отвода тепла за пределы помещений зданий и сооружений по СНиП 41-01-2003.
Данные вентиляторы осуществляют вывод потоков воздуха вверх от плоскости горючей крыши в безопасную зону при максимальных температурах газовоздушной среды 400°С в течение не менее 120 минут. После работы в условиях пожара вентилятор подлежит замене
независимо от его состояния и возможности продолжения работы. При использовании вентилятора ВКРУ-ДУ не требуется дополнительно применять обратный клапан. Функции обратного клапана выполняют самозакрывающиеся крышки сопел, предохраняющие вентилятор и воздуховод от задувания холодного воздуха и проникновения внутрь атмосферных осадков.
Радиальные вентиляторы типа ВКРУ-ДУ представляют ряд из 6-ти размеров вентиляторов с производительностью по воздуху от 2000 м3/ч до 100000 м3/ч и развиваемым статическим давлением от 70 Па до 2500 Па.
Конструкция вентилятора
Корпус вентилятора
Корпус вентилятора изготовлен из стали повышенной прочности, которая придает конструкции дополнительную жесткость и уменьшает вибрацию вентилятора, а полимерное покрытие корпуса защищает его от атмосферных осадков.
Выходные сопла и защитный кожух электродвигателя изготовлены из тонколистовой оцинкованной стали. Кожух электродвигателя защищает электродвигатель от атмосферных осадков и тепловой радиации выходящих газов. Выходные сопла формируют струю выходящих газов, направленную вверх от плоскости крыши, крышки сопел предохраняют вентилятор от проникновения внутрь атмосферных осадков.
Рабочие колеса вентилятора
Вентилятор имеет два рабочих колеса. Радиальное осуществляет вытяжку газовоздушной среды с температурой 400 (градусов Цельсия) из помещения и отводит ее в безопасную зону в течение не менее 120 минут. Осевое осуществляет нагнетание прохладного воздуха из окружающей среды в область работы электродвигателя, предохраняя его от перегева. Оба рабочих колеса установлены непосредственно на вал электродвигателя: радиальное – со стороны переднего щита электродвигателя, осевое – со стороны заднего щита электродвигателя.
Радиальное колесо с загнутыми назад лопатками имеет усиленную конструкцию за счет изготовления лопаток из стали с более высокой прочностью и крепления их сваркой к заднему диску и бандажу. Радиальное колесо имеет полимерное покрытие и снабжено стальной ступицей. Рабочее колесо динамически отбалансировано на валу балансировачной машины.
Осевое колесо – стальное сварное, с полимерным покрытием. Колесо устанавливается на вал электродвигателя со стороны заднего щита подшипника и балансируется на валу электродвигателя
Входной конус вентилятора
Входной конус – стальной, изготовлен методом глубокой вытяжки. Применяемый в данной конструкции входной конус увеличивает КПД вентилятора и уменьшает создаваемый им шум.
Стакан
Стакан – стальной, обеспечивает соединение корпуса вентилятора с помещением, из которого осуществляется вытяжка газов, образующихся при пожаре.
Используемые обозначения

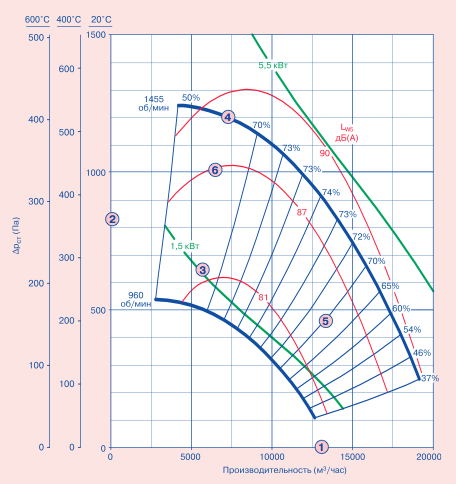

На приведенных далее диаграммах вентиляторов используются следующие обозначения:
1 производительность по воздуху V, м3/час
2 статическое давление ∆pст, Па
3 мощность на валу электродвигателя PL, кВт
4 скорость вращения рабочего колеса, об/мин
5 статический КПД вентилятора η, %
6 звуковое давление по шкале А на расстоянии 1,5 м от входа вентилятора, LW5, дБ
