ВЗП-1Б - Вытяжной зонт пристенный
Зонт ВЗП-1Б
Пристенные приточно-вытяжные зонты ВЗП-1.2Б-Ах0,7х0,58.
Зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащается лабиринтными (жироулавливающими фильтрами). В жиросборник ввариваются патрубок (штуцер с трубной резьбой ¾’). Все облицовки зонта свариваются аргонной сваркой сплошным швом. Вытяжные (приточные) патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. Аналог зонта МВО-МС.
Обозначение |
ш. в |
ш.п |
в. ф |
п. с |
п. с.п |
ВЗ-1.2Б-Ах0,7х0,58 |
650 |
- |
620 |
0,16 |
- |
ВЗП-1.2Б-Ах0,7х0,58 |
325 |
325 |
460 |
0,1 |
0,2 |
Расшифровка сокращений принятых в таблице:
ш. в – ширина вытяжной зоны зонта, мм;
ш. п – ширина приточной зоны зонта, мм;
в. ф – высота фильтра для расчета суммарной площади фильтров, мм;
п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;
п. с.п – размер проходного сечения 1-го погонного метра приточных рассеивателей, м²;
Зонт ВЗП-1Б на заказ
«ВентСнаб» – надёжный поставщик оборудования для очистки воздуха в кухнях ресторанов, столовых и т. д., реализующий вытяжные зонты разных конструкций и габаритов.
Продукция компании полностью соответствует современным стандартам и обеспечивает качественную и быструю очистку от продуктов горения, жира и запаха воздуха в помещениях для приготовления пищи (столовых, ресторанов, кафе и т. д.).
Одна из моделей ассортимента «ВентСнаб» – приточно-вытяжной зонт ВЗП-1Б.
Преимущества пристенного зонта ВЗП-1Б
Он имеет пристенную конструкцию, которая позволяет минимизировать площадь размещения устройства и сэкономить место на кухне.
Изготавливается зонт из высококачественной нержавеющей стали марки AISI 430 толщиной листа 1 мм. Это позволяет использовать его при высоких температурах и влажности, свойственных кухням, и гарантирует длительный срок службы.
Сварка облицовки происходит аргоном сплошным швом, что повышает прочность и безопасность конструкции.
Зонт оснащён лабиринтными жироулавливающими фильтрами, благодаря чему увеличивается эффективность очистки воздуха.
По желанию заказчика в жиросборник зонта может быть вварен патрубок (штуцер с трубной резьбой ¾”). Он входит в стоимость оборудования.
Размеры вентиляционных зонтов
Зонты для вентиляции изготавливаются длиной до 4 м. Вытяжные зонты из оцинковки длиной более 2,0 м. изготавливаются составными (из двух частей), неразъемными. При заказе таких зонтов необходимо проверить возможность их доставки к месту установки через дверные проемы и другие узкие места. Следует отметить, что в прайс-листах размеры зонтов для систем вентиляции указаны с шагом 200 мм., с целью уменьшения количества позиций, но по желанию Заказчика может быть изготовлен зонт нестандартных размеров. Цены на нестандартные зонты и возможность их изготовления уточняйте у менеджеров.
Врезка вытяжных и приточных патрубков
Вытяжные и приточные патрубки врезаются в вентиляционный зонт только по желанию Заказчика, подтвержденному эскизом – в счет стоимости изделия. Врезка вытяжных патрубков осуществляется в верхнюю или заднюю панели зонта, в отдельных случаях в боковую. Проходное сечение присоединяемых патрубков не должно быть меньше проходного сечения фильтров. Приточные патрубки врезаются в верхнюю панель зонта. Ширина приточной зоны для пристенных зонтов вычисляется по формуле ш. п = Б – ш. в – а, а для островных ш.п=(Б – ш. в – 2а)/2. Для зонтов без скоса а=0.
Патрубки могут быть круглого или прямоугольного сечения. При заказе зонта со скосом верхней плоскости, необходимо учитывать уменьшение зоны врезки приточных патрубков.
Приток
При заказе вентиляционных зонтов с притоком к обозначению добавляется буква «П», например ВЗП-3.
В зонты ВЗ-1 и ВЗ-2 приток не встраивается. В островные зонты приток встраивается с двух сторон.

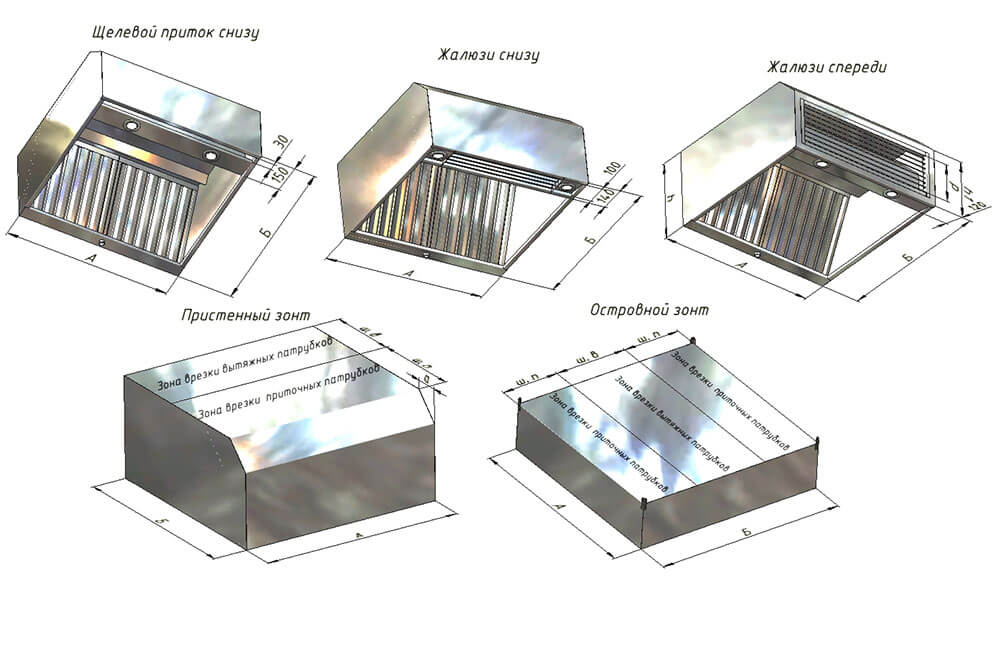

Приток в зонтах вентиляционных вытяжных может быть организован в нескольких вариантах:
- Приточные жалюзи врезаны в переднюю (лицевую) панель зонта. Максимальный размер отверстия под жалюзи меньше на 50 мм. каждого размера передней панели. В варианте зонта со скосом, размер передней панели по высоте измеряется до начала скоса. Длина жалюзи не более 1,15 м. поэтому при длине зонта более 1,2 м. устанавливаются две или более жалюзи.
По желанию Заказчика в передней панели вырезаются отверстия для встраивания жалюзи других производителей. Жалюзи в данном случае приобретаются и устанавливаются Заказчиком самостоятельно.
- Щелевой приток направлен вниз и образован фланцами передней и приточной панелей по всей длине зонта. Ширина щели притока – 30 мм. Другие размеры – по желанию Заказчика.
- Жалюзи встроены в нижней плоскости зонта между фланцами передней и приточной панелей по всей длине зонта. Ширина проема – 100+2 мм. По желанию Заказчика возможна установка жалюзи других производителей после согласования с Изготовителем.
Для зонтов ВЗП-5 приточные жалюзи встраиваются в нижнюю наклонную плоскость.
Ширина проема – 100+2 мм.
Изготовление и установка вентиляционных зонтов
Вентиляционные зонты могут быть прикреплены к стене или подвешены к потолку. Используются различные виды кронштейнов или их комбинации:
- Подвес.
- Кронштейн для крепления к стене.
Освещение вентиляционных зонтов
В зонты для вентиляционных систем по желанию заказчика встраиваются потолочные светильники ᴓ 80 мм. Светильники могут быть с поворотными спотами. Количество светильников и их вид оговаривается при заказе.
Цена установки 1-го светильника для пристенного зонта
- 1500 р., а каждого последующего – 250 р.
Цена установки 2-х светильников для островного зонта
- 2000 р., а каждого последующего – 250 р.
Условное обозначение
Структура условного обозначения изделия должна содержать:
- наименование изделия;
- модель. модификация;
- габаритный размер;
- высота изделия (согласно таблиц);
- обозначение настоящих технических условий.
|
Страна происхождения:Россия |
Цена:
требует расчета |
