Передвижной механический самоочищающийся фильтр ПМСФ-6
Агрегаты ПМСФ-6 (без встроенного компрессора) и ПМСФ-6-К (со встроенным компрессором) предназначены для локального удаления и очистки воздуха от аэрозолей и частиц пыли, образующихся при процессах сварки, зачистки, шлифовки металлов, а также аналогичных видов обработки различных материалов.
Принцип работы. Основан на локальном захвате загрязненного воздуха, механической очистке воздуха от вредных веществ и возврате очищенного воздуха в производственное помещение. Рециркуляция воздуха позволяет сократить расходы электроэнергии на общую вентиляцию помещений, отопление, обслуживание самого фильтра и защищает рабочий персонал предприятий от воздействия вредных веществ, выделяемых при выполнении технологических операций.
Условия работы
Фильтры ПМСФ-6 рассчитаны на продолжительную работу в закрытых помещениях при следующих условиях:
● режим S1 по ГОСТ IEC 60034-1-2014;
● температура окружающей среды от плюс 5 до плюс 45 °С;
● относительная влажность не более 80% при плюс 25 °С;
● температура перемещаемого воздушного потока не должна превышать плюс 80 °С;
● воздушный поток должен быть невзрывоопасным, не должен содержать агрессивные пары и газы, слипающуюся и волокнистую пыль, а также частицы и материалы, склонные к тлению и самовозгоранию. Преимущества и особенности конструкции
● Высокая производительность до 2400 м³/ч при низком энергопотреблении — 1,5 кВт;
● Компактный корпус — 1400х775х775 мм;
● Низкий уровень шума — 75 дБА;
● Горизонтальные плоскоовальные картриджи (2 шт.) с высоким классом фильтрации;
● Интеллектуальная система автоматической очистки с ΔP-функцией (продлевает срок службы картриджа, снижает энергопотребление и расход сжатого воздуха);
● Светозвуковая сигнализация максимальной загрязненности картриджа;
● Простая система прижима и фиксации картриджей для простоты обслуживания фильтра;
● Возможность установки двух вытяжных устройств ø160 мм или одного Ø 200 мм или Ø 160 мм;
● Встроенный безмасленный компрессор (опция);
● Фильтр из активированного угля (опция);
● Двухступенчатая защита от искр, снижающая риск возгораний;
● Выход очищенного воздуха вверх;
● Элементы управления работой фильтра расположены в верхней части корпуса для удобства эксплуатирующего персонала;
● Клавиши управления фильтром продублированы на воронке вытяжного устройства;
● Усиленные поворотные колеса с механизмом фиксации для обеспечения маневренности фильтра и облегчения эксплуатации в условиях ограниченного пространства;
● Удобный выдвижной лоток-пылесборник. Технические характеристики
| Наименование параметра или характеристики | Значение параметра |
| ПМСФ-6 | ПМСФ-6-К |
| Максимальный расход воздуха, м³/ч | 2400 |
| Потребляемая мощность фильтра не более, кВт | 2 |
| Напряжение питания фильтра, В/Гц/Ф | 230/50/1 |
| Мощность двигателя, кВт | 1,5 |
Макс. расход сжатого воздуха, л/мин. свободного воздуха:
- заводская настройка (1 имп./мин.)
- ручная настройка (до 3 имп./мин.) | 45
135 | - |
| Давление подаваемого сжатого воздуха (рабочее), МПа (бар) | 0,5 – 0,55
(5,0 – 5,5) | - |
| Качество сжатого воздуха по ГОСТ 17433-80 | класс 9 | - |
| Активная фильтрующая поверхность, м² | 24 (2х12) |
| Тип картриджа / Материал | Cart-T12 / PTFE мембрана |
| Макс. перепада давления ∆P, Па | 1800 |
| Класс фильтрации по ГОСТ Р ЕН 779-2014 (DIN EN 779-93) | F9 |
| Класс фильтрации по DIN EN 60335-2-69 | M |
| Дополнительная ступень очистки | Угольный фильтр |
| Уровень шума, дБА, не более | 75 |
| Диаметр входного отверстия под патрубок, мм | 160 |
| Габаритные размеры корпуса (ВxШxД), мм | 1400х775х775 |
| Масса фильтра не более, кг* | 155 | 185 |
| Степень защиты по ГОСТ 14254-80 | IP54 |
| Режим работы | продолжительный |
| Тип компрессора | - | безмасляный |
| * без учета массы вытяжного устройства |

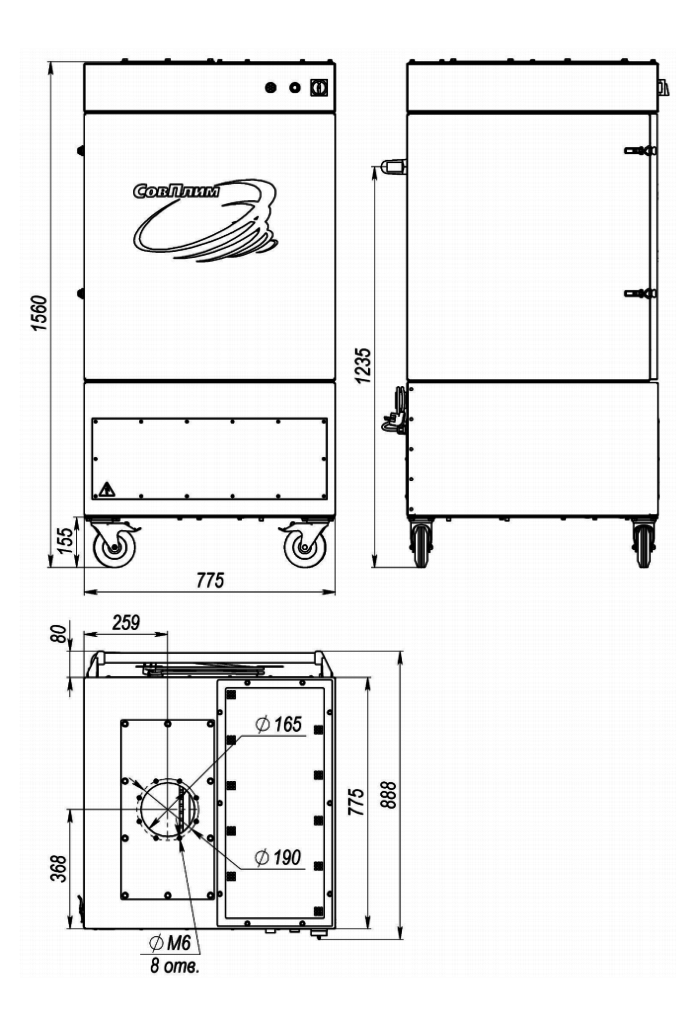

Габаритные и присоединительные размеры
Общий вид, габаритные и присоединительные размеры моделей фильтра

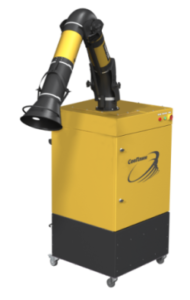

• ПМСФ-6-160, ПМСФ-6-160-К

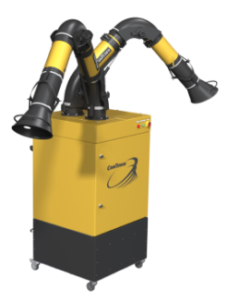

• ПМСФ-6-2х160, ПМСФ-6-2х160-К
• ПМСФ-6-200, ПМСФ-6-200-К
 Модельный ряд
Расшифровка наименования
Комплектация:
● плоскоовальный фильтрующий картридж, 12 м² – 2 шт.;
● защитные металлические экраны-отбойники – 2 шт.;
● встроенный вентилятор в шумопоглощающем корпусе – 1 шт.;
● электрический кабель с евро вилкой, 5 м – 1 шт.;
● пульт управления c ΔP-функцией, светозвуковой сигнализацией, трансформатором для вытяжных устройств KUA с подсветкой;
● встроенный безмасленный компрессор сжатого воздуха (для моделей ПМСФ-6-К) – 1 шт.;
● влагомаслоотделитель ВМО (для моделей ПМСФ-6) – 1 шт.
Передвижной механический самоочищающийся фильтр ПМСФ-6-К (со встроенным компрессором):
| | Код | Модель | Модель картриджа |
| Серия ПМСФ-6-160-К с одним вытяжным устройством KUA-M (Ø160 мм) и встроенным компрессором |
 | 501107 | ПМСФ-6-160-К-Т12 | CART-OV-T12 |
| 501108 | ПМСФ-6-160-К-ТC12 | CART-OV-TC12 |
| 501109 | ПМСФ-6-160-К-D12 | CART-OV-D12 |
| Серия ПМСФ-6-2x160-К с двумя вытяжными устройствами KUA-M (Ø160 мм) и встроенным компрессором |
 | 501110 | ПМСФ-6-2x160-К-Т12 | CART-OV-T12 |
| 501111 | ПМСФ-6-2x160-К-ТC12 | CART-OV-TC12 |
| 501112 | ПМСФ-6-2x160-К-D12 | CART-OV-D12 |
| Серия ПМСФ-6-200-К с одним вытяжным устройством KUA-200 (Ø200 мм) и встроенным компрессором |
| 501113 | ПМСФ-6-200-К-Т12 | CART-OV-T12 |
| 501114 | ПМСФ-6-200-K-ТC12 | CART-OV-TC12 |
| 501115 | ПМСФ-6-200-K-D12 | CART-OV-D12 |
Передвижной механический самоочищающийся фильтр ПМСФ-6 (без встроенного компрессора):
| | Код | Модель | Модель картриджа |
| Серия ПМСФ-6-160 с одним вытяжным устройством KUA-M (Ø160 мм) |
| 501116 | ПМСФ-6-160-Т12 | CART-OV-T12 |
| 501117 | ПМСФ-6-160-ТC12 | CART-OV-TC12 |
| 501118 | ПМСФ-6-160-D12 | CART-OV-D12 |
| Серия ПМСФ-6-2x160 с двумя вытяжными устройствами KUA-M (Ø160 мм) |
| 501119 | ПМСФ-6-2x160-Т12 | CART-OV-T12 |
| 501120 | ПМСФ-6-2x160-ТC12 | CART-OV-TC12 |
| 501121 | ПМСФ-6-2x160-D12 | CART-OV-D12 |
| Серия ПМСФ-6-200 с одним вытяжным устройством KUA-200 (Ø200 мм) |
| 501122 | ПМСФ-6-200-Т12 | CART-OV-T12 |
| 501123 | ПМСФ-6-200-ТC12 | CART-OV-TC12 |
| 501124 | ПМСФ-6-200-D12 | CART-OV-D12 |
Внимание: Для фильтров с картриджами CART-OV-D12 и CART-OV-С12 необходимо приобретать средство предварительного запыления Preco-N в кол-ве 1 кг на 24 м² (см. вкладку «Комплектующие и аксессуары»).
Вытяжные устройства серий KUA-M и KUA-200 для установки на агрегаты ПМСФ-6 (заказываются отдельно):
| Код | Модель | Радиус действия,
м | Диаметр,
мм | Описание |
| 5359 | KUA-M-2S | 2 | 160 | ВУ без подсветки |
| 5361 | KUA-M-3S | 3 |
| 5363 | KUA-M-4S | 4 |
| 6130 | KUA-M-2SL | 2 | ВУ с подсветкой и 2-мя клавишами
на воздухоприемной воронке:
1) для включения лампы подсветки на воронке
2) для включения вентилятора фильтра ПМСФ-6 |
| 6131 | KUA-M-3SL | 3 |
| 6132 | KUA-M-4SL | 4 |
| 5311 | KUA-200-2S | 2 | 200 | ВУ без подсветки |
| 5312 | KUA-200-3S | 3 |
| 5313 | KUA-200-4S | 4 |
| 5906 | KUA-200-2SL | 2 | ВУ с подсветкой и 2-мя клавишами
на воздухоприемной воронке:
1) для включения лампы подсветки на воронке
2) для включения вентилятора фильтра ПМСФ-6 |
| 5907 | KUA-200-3SL | 3 |
| 5908 | KUA-200-4SL | 4 |
| 5909 | KUA-200-2S-450 | 2 | ВУ без подсветки с плоской воронкой |
| 5910 | KUA-200-3S-450 | 3 |
| 5911 | KUA-200-4S-450 | 4 |
Фильтрующие картриджи
Комплектация
| | Код | Модель | Описание |
| Картридж фильтрующий овальный (2 шт. входят в комплект поставки), F9 (ГОСТ Р ЕН 779-2104) |
 | 600008 | CART-OV-T12 | Полиэстер с PTFE мембраной |
| 600009 | CART-OV-TC12 | Полиэстер с PTFE мембраной и с антистатич. покрытием |
| 600010 | CART-OV-D12 | Полиэстер |
Дополнительные опции
| | Код | Модель | Описание |
| Фильтр предварительной очистки |
 | 6673 | FF-006 | Фильтр предварительной очистки. Сетчатый, моющийся, G3 (ГОСТ Р ЕН 779-2014) |
| Фильтр из активированного угля |
 | 6011 | CF-006 | Фильтр для очистки воздуха от токсичных газов и запахов |
| Средство для предварительного запыления картриджей (Заказывается для фильтрующих картриджей CART-OV-D12) |
 | 18079 | Preco-N | Средство для предварительного запыления картриджей,1 кг. Расход 1 кг на 24 м². |
| 7331 | Preco-N | Средство для предварительного запыления картриджей,12 кг. Расход 1 кг на 24 м². |
| Производитель:СовПлим |
Страна происхождения:Россия |
