Передвижной механический самоочищающийся фильтр ПМСФ-7
Передвижной механический самоочищающийся фильтр ПМСФ-7 предназначен для локального удаления и очистки воздуха от аэрозолей и частиц пыли, образующихся в процессе сварки, зачистки, шлифовки металлов, а также аналогичных видов обработки различных материалов.
Принцип работы
Принцип работы ПМСФ-7 основан на локальном захвате загрязнённого воздуха с помощью подъёмно-поворотного устройства KUA, последующей трехступенчатой фильтрации от вредных веществ (включая газовые составляющие) и возврате очищенного воздуха в производственное помещение.
Экономия электроэнергии
Рециркуляция воздуха позволяет сократить расходы электроэнергии на общую вентиляцию помещений и отопление, а также защитить персонал предприятий от воздействия вредных веществ, выделяемых при выполнении технологических операций сварки, зачистки, шлифовки и аналогичных процессов.
Экономичная система очистки
Система автоматической очистки сжатым воздухом, на базе современного контроллера собственной разработки и производства, значительно продлевает срок службы фильтрующего картриджа, а также снижает затраты на обслуживание и содержание агрегата ПМСФ-7.
Области применения
- предприятия различных отраслей промышленности
- лаборатории
- механические мастерские
- аттестационные пункты
- учебные классы
Конструкция
- Компактный узкий корпус,
- Увеличенная производительность – 1400 м3/ч,
- Низкий уровень шума <69 дБа,
- Вертикальный выход очищенного воздуха через выпускную решетку на верхней крышке не создает сквозняков и не поднимает пыль с поверхностей,
- Удобное расположение органов управления,
- Удобное крепление фильтра из активированного угля на выпускной решетке,
- Два компактных пылесборника выдвигаются снаружи корпуса агрегата, что исключает контакт персонала с грязной камерой, где расположен фильтрующий картридж, и обеспечивает безопасную выгрузку пыли в одноразовый пакет одним человеком,
- Защитный бампер влагомаслоотделителя,
- Удобный накопитель сетевого кабеля,
- Большие колеса с плавным ходом для неровных полов,
- Инструкция по обслуживанию и эксплуатации с крупными пиктограммами нанесена непосредственно на корпус агрегата,
- Возможность установки подъемно-поворотных вытяжных устройств моделей KUA-M-XS и KUA-M-XSL производства АО «СовПлим»,
- Возможность присоединения вытяжного шланга с воздухоприемной воронкой и магнитным держателем при помощи поворотного отвода.
Система фильтрации
- Три ступени очистки: предварительный сетчатый фильтр, основной картридж высокого класса фильтрации Е11 (полиэстер с ePTFE-мембраной), кассета из активированного угля,
- Двойная защита от искр и окалины: металлический экран отбойник и префильтр из многослойной оцинкованной сетки,
- На выбор два типа автоматической очистки сжатым воздухом: вращающаяся рамка с соплами, вставка-обтекатель,
- Вертикальное расположение основного фильтрующего картриджа,
- Быстрая замена основного картриджа через верхнюю крышку без применения инструментов,
- Четыре типа фильтрующих материалов для различных технологических процессов,
- Максимальная автономность благодаря встроенному безмасляному компрессору (для работы агрегата требуется только питание 230 В ).
Современный контроллер и управление
- Современный контроллер системы автоматической очистки со встроенным электронным дифференциальным манометром и ΔP-функцией, запускающей очистку при достижении заданной степени загрязненности основного картриджа,
- Встроенный влагомаслоотделитель с регулятором давления и манометром,
- Двухстрочный текстовый дисплей контроллера, отображающий текущий ΔP (загрязненность картриджа) в режиме работы, меню управления — в режиме настройки,
- Экономия электроэнергии и сжатого воздуха благодаря ΔP-функции,
- Автозапуск дополнительной очистки после остановки вентилятора,
- Световая и звуковая сигнализация,
- Дистанционное включение агрегата и лампы подсветки на воронке вытяжного устройства.
1 – корпус фильтра
2 – крышка
3 – выхлопная решетка
4 – картридж
5 – сетевой шнур и вилка с заземлением
6 – лотки для сбора пыли
7 – бампер
8 – клапан предохранительный
9 – замки-защелки
10 – панель управления
11 – колесо поворотное с тормозом
12 – ручка
13 – префильтр (опция)
14 – фильтр-регулятор/фильтр (для моделей без компрессора / с компрессором)
Воздушно-пылевой поток под действием разрежения, создаваемого встроенным вентилятором, всасывается через воздухоприёмную воронку ВУ. Загрязнённый воздух огибает экран-отбойник, который равномерно распределяет поток. Воздух проходит сквозь фильтровальный материал картриджа, мелкодисперсные загрязнения оседают на его поверхности, а очищенный от пыли воздух через выхлопную решетку (поз. 3) в верхней плоскости фильтра, либо через фильтр из активированного угля (опция, устанавливается вместо выхлопной решетки) поступает обратно в помещение. Угольный фильтр улавливает запахи и токсичные газы, выделяемые при некоторых видах сварки.
В процессе эксплуатации пылевой слой на поверхности картриджа увеличивается, сопротивление растёт, возникает необходимость регенерации (далее – очистки).
Очистка запылённого картриджа осуществляется обратной продувкой сжатым воздухом. Процесс очистки автоматизирован. Алгоритмом очистки управляет контроллер с ΔР-функцией, встроенный в панель управления (поз. 10). Контроллер определяет перепад давления (ΔР) между камерами неочищенного и очищенного воздуха при помощи встроенного электронного дифференциального манометра.
При достижении установленного уровня ΔР запускается процесс очистки картриджа, в ходе которого, осевшие на его поверхности частицы, отделяются и осыпаются в лотки (поз. 6).
Подача сжатого воздуха в моделях ПМСФ-7-Х осуществляется от внешнего компрессора, либо заводской сети, при помощи подсоединения силами эксплуатирующей организации гибкого пневматического шланга (не входит в комплект поставки) к фильтр-регулятору, расположенному на задней стенке фильтра (поз. 14, рис. 1).
Подача сжатого воздуха в моделях ПМСФ-7-ХК осуществляется с помощью установленной при сборке агрегата пневмотрубки, соединяющей встроенный безмасляный компрессор и фильтр-регулятор, расположенный на задней стенке фильтра (поз. 14, рис 1).
Фильтр-регулятор входит в комплект поставки всех моделей ПМСФ-7 и представляет собой влагомаслоотделитель с установленным на него редуктором давления и манометром. Фильтр-регулятор предназначен для защиты фильтрующего картриджа от частиц масла и влаги, а также для установки давления 5–5,5 бар, обеспечивающего максимальную эффективность и долговечность пневматической системы очистки агрегата ПМСФ-7.
Два принципа автоматической очистки картриджей
Равномерное распределение потока сжатого воздуха по всей внутренней поверхности картриджа обеспечивается при помощи двух вариантов принципов очистки:
- импульсная, со вставкой-обтекателем (модели ПМСФ-7-И),

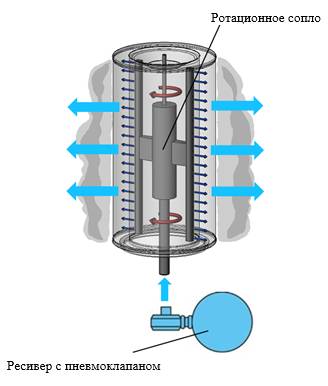

- ротационная (вращающаяся) рамка с соплами (модели ПМСФ-7-Р).

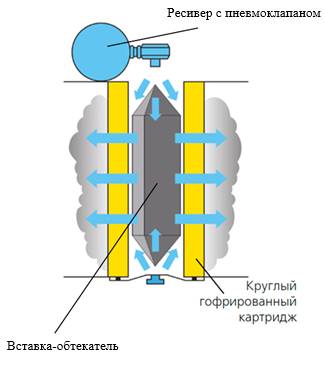

Принцип очистки с вставкой-рассекателем
Принцип очистки с вставкой-рассекателем
| Наименование параметра или характеристики | Значение параметра |
| ПМСФ-7-ХХ | ПМСФ-7-XXК |
| Максимальный расход воздуха, м3/ч | 1400 |
| Площадь активной фильтрующей поверхности, м2 | 12 |
| Напряжение питания, В (Частота, Гц) | 230 (50) |
| Потребляемая мощность двигателя вентилятора, кВт | 1,1 |
| Потребляемая мощность встроенного компрессора, кВт | - | 0,5 |
Макс. расход сжатого воздуха, л/мин свободного воздуха:
- заводская настройка (5 имп./мин)
- ручная настройка (до 6 имп./мин) |
351
421
| - |
| Давление подаваемого сжатого воздуха (рабочее), МПа (бар) | 0,5–0,55 (5,0–5,5) | - |
| Классы чистоты сжатого воздуха по ГОСТ Р ИСО 8573-1 | [2 : 3 : 0] | - |
| Уровень шума не более, дБА | 66 |
| Диаметр входного отверстия под патрубок, мм | 160 |
| Количество устанавливаемых вытяжных устройств, шт. | 1 |
| Габаритные размеры (Ширина х Глубина x Высота), мм | 650 х 865 х 1400 |

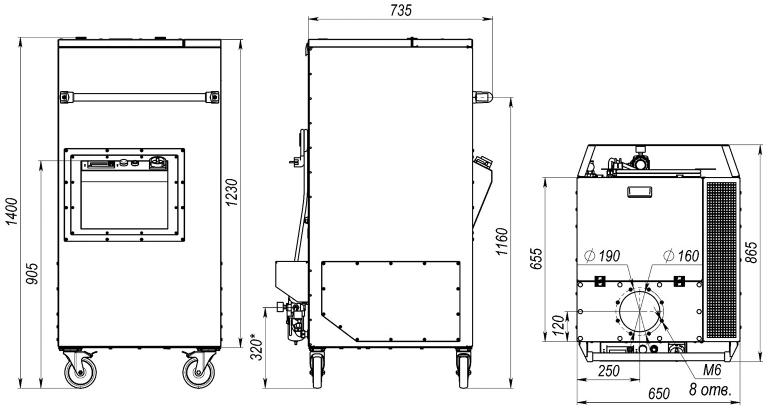

Габаритные размеры корпуса
(Ширина х Глубина x Высота), мм | 650 х 655 х 1230 |
| Масса фильтра не более, кг (без учёта ВУ) | 150 | 180 |
| Степень защиты пульта управления по ГОСТ 14254 | IP54 |
| Режим работы | продолжительный |
| Тип компрессора | - | безмасляный |
| Максимальное давление встроенного компрессора, бар | - | 10 |
| ПМСФ-7 с импульсной очисткой (вставка-рассекатель) |
| Код | Артикул | Описание |
| ПМСФ-7-ИПК (импульсная очистка, префильтр, компрессор) |
| 501257 | ПМСФ-7-ИПК-T12 | Фильтр с картриджем CART-S-T12 |
| 501258 | ПМСФ-7-ИПК-TC12 | Фильтр с картриджем CART-S-TC12 |
| 501259 | ПМСФ-7-ИПК-D12 | Фильтр с картриджем CART-S-D12 |
| 501260 | ПМСФ-7-ИПК-C12 | Фильтр с картриджем CART-S-C12 |
| ПМСФ-7-ИК (импульсная очистка, компрессор) |
| 501249 | ПМСФ-7-ИК-T12 | Фильтр с картриджем CART-S-T12 |
| 501250 | ПМСФ-7-ИК-TC12 | Фильтр с картриджем CART-S-TC12 |
| 501251 | ПМСФ-7-ИК-D12 | Фильтр с картриджем CART-S-D12 |
| 501252 | ПМСФ-7-ИК-C12 | Фильтр с картриджем CART-S-C12 |
| ПМСФ-7-ИП (импульсная очистка, префильтр) |
| 501253 | ПМСФ-7-ИП-T12 | Фильтр с картриджем CART-S-T12 |
| 501254 | ПМСФ-7-ИП-TC12 | Фильтр с картриджем CART-S-TC12 |
| 501255 | ПМСФ-7-ИП-D12 | Фильтр с картриджем CART-S-D12 |
| 501256 | ПМСФ-7-ИП-C12 | Фильтр с картриджем CART-S-C12 |
| ПМСФ-7-И (импульсная очистка) |
| 501245 | ПМСФ-7-И-T12 | Фильтр с картриджем CART-S-T12 |
| 501246 | ПМСФ-7-И-TC12 | Фильтр с картриджем CART-S-TC12 |
| 501247 | ПМСФ-7-И-D12 | Фильтр с картриджем CART-S-D12 |
| 501248 | ПМСФ-7-И-C12 | Фильтр с картриджем CART-S-C12 |
| ПМСФ-7 с ротационной очисткой (вращающаяся рамка с соплами) |
| Код | Артикул | Описание |
| ПМСФ-7-РПК (ротационная очистка, префильтр, компрессор) |
| ПМСФ-7-РПК-T12 | Фильтр с картриджем CART-S-T12 |
| ПМСФ-7-РПК-TC12 | Фильтр с картриджем CART-S-TC12 |
| ПМСФ-7-РПК-D12 | Фильтр с картриджем CART-S-D12 |
| ПМСФ-7-РПК-C12 | Фильтр с картриджем CART-S-C12 |
| ПМСФ-7-РК (ротационная очистка, компрессор) |
| ПМСФ-7-РК-T12 | Фильтр с картриджем CART-S-T12 |
| ПМСФ-7-РК-TC12 | Фильтр с картриджем CART-S-TC12 |
| ПМСФ-7-РК-D12 | Фильтр с картриджем CART-S-D12 |
| ПМСФ-7-РК-C12 | Фильтр с картриджем CART-S-C12 |
| ПМСФ-7-РП (ротационная очистка, префильтр) |
| ПМСФ-7-РП-T12 | Фильтр с картриджем CART-S-T12 |
| ПМСФ-7-РП-TC12 | Фильтр с картриджем CART-S-TC12 |
| ПМСФ-7-РП-D12 | Фильтр с картриджем CART-S-D12 |
| ПМСФ-7-РП-C12 | Фильтр с картриджем CART-S-C12 |
| ПМСФ-7-Р (ротационная очистка) |
| ПМСФ-7-Р-T12 | Фильтр с картриджем CART-S-T12 |
| ПМСФ-7-Р-TC12 | Фильтр с картриджем CART-S-TC12 |
| ПМСФ-7-Р-D12 | Фильтр с картриджем CART-S-D12 |
| ПМСФ-7-Р-C12 | Фильтр с картриджем CART-S-C12 |
Для продолжительной и эффективной работы агрегаты ПМСФ-7 стандартно комплектуются картриджами четырех типов фильтровального материала. Описание фильтровального материала и областей применения картриджей приведены в таблице 1.
| Таблица 1. Фильтрующие картриджи ПМСФ-7 |
| Модель | Материал (Индекс) | Область применения | Особенности применения |
| Класс фильтрации Е11 по ГОСТ Р ЕН 1822-1 | Макс. перепад давления ∆P 1800 Па |
| CART-S-T12 | Полиэстер с PTFE-мембраной
(T) |
- Сухие сварочные аэрозоли,
- Различные виды сухой мелкодисперсной пыли с преобладающим размером частиц менее 0,5 мкм.
|
- Очищаемая пыль и аэрозоли не должны содержать частицы масла,
- Предварительное запыление не требуется,
- Для тяжелых режимов работы,
- Наиболее продолжительный срок службы картриджа.
|
| CART-S-TC12 | Полиэстер с PTFE-мембраной и алюминиевым покрытием
(TC) | Различные виды пыли с преобладающим размером частиц менее 0,5 мкм, склонные накапливать электростатический заряд |
| Класс фильтрации F9 по ГОСТ Р ЕН 779 | Макс. перепад давления ∆P 1500 Па |
| CART-S-D12 | Полиэстер
(D) |
- Сварочные аэрозоли, в том числе от сварки замасленных деталей,
- Пыль с небольшими следами масла.
| Обязательно предварительное запыление средством Preco-N (не менее 500 г на 1 картридж) |
| Пыли различные с преобладающим размером частиц более 0,5 мкм | Рекомендуется предварительное запыление средством Preco-N (не менее 1000 г на 1 картридж) |
| CART-S-C12 | Полиэстер с алюминиевым покрытием
(C) | Различные виды пыли с преобладающим размером частиц более 0,5 мкм, склонные накапливать электростатический заряд | Рекомендуется предварительное запыление средством Preco-N (не менее 1000 г на 1 картридж) |
Эффективность очистки
Эффективность очистки картриджей серии CART-S производства АО «СовПлим» зависит от типа примененного фильтровального материала. Подробная информация представлена в таблице 2.
| Таблица 2. Эффективность очистки картриджей серии CART-S |
| Размер частиц | Тип фильтрующего материала | Примечания |
| D | C | T | TC |
| ГОСТ Р ЕН 779 (DIN EN 779) | |
| F9 | - | Класс фильтрации |
| 0,4 мкм | Em ≥ 95% | - | Средняя эффективность Em атмосферной пыли |
| ГОСТ Р ЕН 1822 (DIN EN 1822) | |
| - | E11 | Класс фильтрации |
| 0,1–0,3 мкм | - | Aинтегр. > 95% | Интегральная эффективность Aинтегр. для наиболее проникающих частиц (MPPS*) |
| DIN EN 60335 | |
| M | Класс фильтрации |
| 0,2–2 мкм | D < 0,1% | Средняя проникающая способность D для кварцевой пыли, 90% частиц, которой имеет размер 0,2–2 мкм |
| ASHRAE 52.2 | |
| MERV15 | MERV16 | Класс фильтрации |
| 0,3–1,0 мкм | E1 ≥ 85 | E1 ≥ 95 | Средняя эффективность E |
| 1,0–3,0 мкм | E2 ≥ 90 | E2 ≥ 95 |
| 3,0–10,0 мкм | E3 ≥ 95 | E3 ≥ 95 |
| *MPPS (most penetrating particle size) – наиболее проникающий размер частиц |
В комплект поставки фильтра входят:
- передвижной механический самоочищающийся фильтр в сборе – 1 шт.
- фильтр-регулятор сжатого воздуха (для моделей без компрессора) – 1 шт.
- фильтр сжатого воздуха (для моделей со встроенным компрессором) – 1 шт.
- руководство по эксплуатации (РЭ) – 1 экз.
- упаковка фильтра – 1 шт.
Вытяжные устройства (заказываются отдельно)
Чаще всего фильтры ПМСФ 7 используются вместе с вытяжными устройствами KUA радиусом действия 2 или 3 метра. Есть модели с подсветкой, встроенной в вытяжную воронку.
Подъемно-поворотные вытяжные устройства KUA
- диаметр воздуховодной части 160 мм,
- диаметр воронки 290 мм.
| Таблица 3. Вытяжные устройства для ПМСФ-7 |
| Код | Модель | Радиус действия, м | Подсветка | Примечание |
| 5359 | KUA-M-2S | 2 | нет | |
| 5361 | KUA-M-3S | 3 |
| 6130 | KUA-M-2SL | 2 | есть | На воронке вытяжных устройств с подсветкой есть две клавиши:
— включение лампы подсветки,
— включение вентилятора фильтра. |
| 6131 | KUA-M-3SL | 3 |
Дополнительные комплектующие
Помимо вытяжных устройств фильтр может дополнительно комплектоваться изделиями исходя из потребностей заказчика.
| Таблица 4. Дополнительные комплектующие для ПМСФ-7 |
| Эскиз | Код | Модель | Комплектность |
 | 600054 | FF-007 | Фильтр предварительной очистки |
 | Разовый заказ | CF-007 | Фильтр из активированного угля |
 | 18079 | Preco-N | Средство для предварительного запыления картриджей, 1 кг |
| 7331 | Preco-N | Средство для предварительного запыления картриджей, 14 кг |
 | 6948 | ОПФ-160 | Отвод поворотный фланцевый Ø160
Предназначен для установки на передвижных фильтрах ПМСФ, ЕМК, MobileGO вместо вытяжных устройств KUA.
Также подходят для навесных фильтров НМСФ, MF-H.
К отводу ОПФ-160 могут подключаться удлиняющие вытяжные шланги Ø160 мм длиной до 15 м различных моделей и устройства серии SLE. |

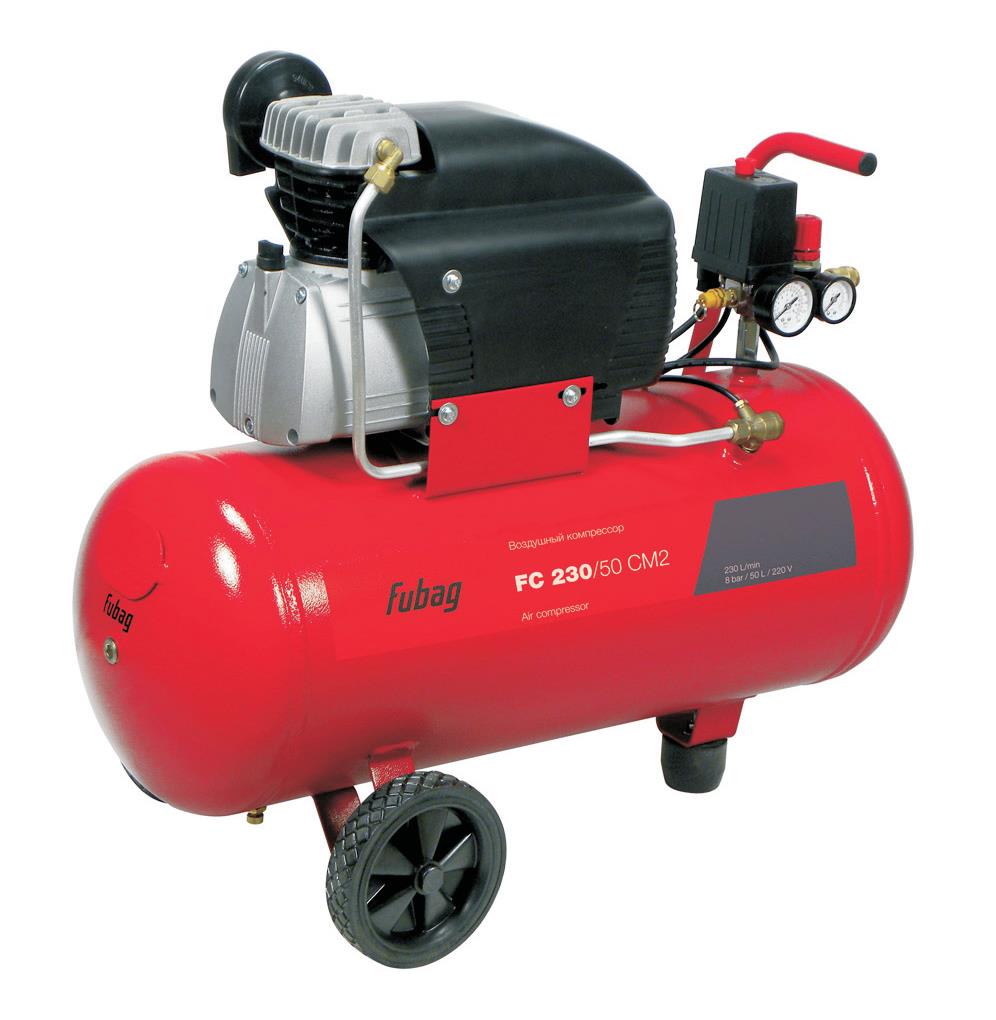

 | - | Компрессор | Компрессор сжатого воздуха (для моделей без встроенного компрессора)
Характеристики конкретной модели уточняйте при формировании заказа! |
