Материал для подбора и размещения заказов на калориферы марки КСк, КПск, КСк 50АУЗ, КПск 50АУЗ, ВНВ113, ВНП113, ВНВ 123, ВНП 123 и теплообменники базовые ТБЗ




СТРУКТУРА ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Калорифер КСк...02ХЛ3Б (ТУ 22-119-69-2001)

КСк условное обозначение типа калорифера;
Х количество рядов теплоотдающих элементов трубного пучка;
-ХХ номер калорифера;
02 регистрационный номер;
ХЛЗ климатическое исполнение и категория размещения;
Б модификация


Калорифер КП...-Cк01УЗБ (ТУ 22-119-70-2002)

КПСк условное обозначение типа калорифера;
Х количество рядов теплоотдающих элементов трубного пучка;
-ХХ номер калорифера;
Ск условное обозначение типа калорифера;
01 регистрационный номер;
УЗ климатическое исполнение и категория размещения;
Б модификация


Калорифер КСк...-50АУЗ (ТУ 22-119-67-99)

КСк условное обозначение типа калорифера;
Х количество рядов теплоотдающих элементов трубного пучка;
-ХХ номер калорифера;
50А модификация
УЗ климатическое исполнение и категория размещения;


Воздухонагреватели

ВНВ113-…-01У3 и ВНП113-…-01У3 (ТУ 22-119-64-97)

ВНВ113-…-22ХЛЗ и ВНП113-…-22ХЛЗ (ТУ 22-119-75-2005)

ВНВ123-…-01АТЗ и ВНП123-…-01АТЗ (ТУ 22-119-74-2002)

ВНВ123-…-50АТЗ и ВНП123-…-50АТЗ (ТУ 22-119-71-2000)

ВНВ(П) условное обозначение типа воздухонагревателя;
Х Условное обозначение конструктивного исполнения поверхности нагрева;
Х Условное обозначение материала несущих трубок;
Х Условное обозначение материала оребрения
Количество рядов теплоотдающих элементов трубного пучка;
ХХ Номер воздухонагревателя;
-ХХ Регистрационный номер;
-ХХ Климатическое исполнение и категория размещения;

Теплообменник базовый-ТБЗ-...УЗ(ТУ22-119-56-94)

ТБЗ Теплообменник базовый для кондиционеров КТЦ3;
-ХХ Условное обозначение рядности теплоотдающего пучка;
.ХХ Условное Условное обозначение высоты теплообменника;
.ХХ Условное обозначение размера между монтажными отверстиями;
УЗ Климатическое исполнение и категория размещения ;






ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Калорифер КСк3-8-02ХЛ3Б(ТУ 22-119-69-2001)


КСк калорифер (с теплоносителем «вода») спирально-накатной;
3 количество рядов теплоотдающих элементов трубного пучка;
8 номер калорифера;
02 регистрационный номер;
ХЛЗ климатическое исполнение и категория размещения;
Б модификация

Воздухонагреватель КП411-Ск-01У3Б(ТУ 22-119-70-2002)

КП воздухонагреватель (с теплоносителем «пар»);
4 количество рядов теплоотдающих элементов трубного пучка;
11 номер воздухонагревателя;
Ск спирально-накатной;
01 регистрационный номер;
УЗ климатическое исполнение и категория размещения;
Б модификация;

Калорифер КСк3-8-5ОАУ3 (ТУ 22-119-67-99)

КСк воздухонагреватель (с теплоносителем «пар»);
3 количество рядов теплоотдающих элементов трубного пучка;
8 номер калорифера;
50А модификация;
УЗ климатическое исполнение и категория размещения;

Воздухонагреватель КПСк411-5ОАУ3 (ТУ 22-119-68-99)

КПСк воздухонагреватель (с теплоносителем «пар») спирально-накатной;
4 количество рядов теплоотдающих элементов трубного пучка;
11 номер калорифера;
50А модификация;
УЗ климатическое исполнение и категория размещения;

Воздухонагреватель ВНВ113-207-01У3(ТУ 22-119-68-99)

ВНВ воздухонагреватель (с теплоносителем «пар») спирально-накатной;
1 трубчато-ребристая, спирально-накатная поверхность;
1 несущая труба из углеродистой стали;
3 оребрение из алюминиевых сплавов;
3 кколичество рядов теплоотдающих элементов трубного пучка;
07 номер воздухонагревателя;
01 регистрационный номер;
УЗ климатическое исполнение и категория размещения;

Воздухонагреватель ВНП113-410-01У3(ТУ 22-119-64-97)

ВНП воздухонагреватель паровой;
1 трубчато-ребристая, спирально-накатная поверхность;
1 несущая труба из углеродистой стали;
3 оребрение из алюминиевых сплавов;
3 кколичество рядов теплоотдающих элементов трубного пучка;
10 номер воздухонагревателя;
01 регистрационный номер;
УЗ климатическое исполнение и категория размещения;

Воздухонагреватель ВНВ123-307-01АТ3(ТУ 22-119-74-2002)

ВНВ воздухонагреватель водяной;
1 трубчато-ребристая, спирально-накатная поверхность;
2 несущая труба из коррозионно-стойкой стали;
3 оребрение из алюминиевых сплавов;
3 количество рядов теплоотдающих элементов трубного пучка;
07 номер воздухонагревателя;
01 регистрационный номер;
А модификация;
ТЗ климатическое исполнение и категория размещения;

Воздухонагреватель ВНП123-307-01АТ3(ТУ 22-119-74-2002)

ВНП воздухонагреватель паровой;
1 трубчато-ребристая, спирально-накатная поверхность;
2 несущая труба из коррозионно-стойкой стали;
3 оребрение из алюминиевых сплавов;
3 количество рядов теплоотдающих элементов трубного пучка;
07 номер воздухонагревателя;
02 регистрационный номер;
А модификация;
ТЗ климатическое исполнение и категория размещения;

Воздухонагреватель ВНВ123-307-5ОАТ3(ТУ 22-119-71-2000)

ВНВ воздухонагреватель водяной;
1 трубчато-ребристая, спирально-накатная поверхность;
2 несущая труба из коррозионно-стойкой стали;
3 оребрение из алюминиевых сплавов;
3 количество рядов теплоотдающих элементов трубного пучка;
07 номер воздухонагревателя;
50А модификация;
ТЗ климатическое исполнение и категория размещения;

Воздухонагреватель ВНВ113-307.22.ХЛ3(ТУ 22-119-75-2005)

ВНВ воздухонагреватель водяной;
1 трубчато-ребристая, спирально-накатная поверхность;
1 несущая труба из углеродистой стали;
3 оребрение из алюминиевых сплавов;
3 количество рядов теплоотдающих элементов трубного пучка;
07 номер воздухонагревателя;
22 условное обозначение несущей трубы теплоотдающих элементов;
ХЛЗ климатическое исполнение и категория размещения;

Воздухонагреватель ВНП113-312.22.ХЛ3 (ТУ 22-119-75-2005)

ВНП воздухонагреватель паровой;
1 трубчато-ребристая, спирально-накатная поверхность;
1 несущая труба из углеродистой стали;
3 оребрение из алюминиевых сплавов;
3 количество рядов теплоотдающих элементов трубного пучка;
12 номер воздухонагревателя;
22 условное обозначение несущей трубы теплоотдающих элементов;
ХЛЗ климатическое исполнение и категория размещения;

Теплообменник базовый ТБ3-15.10.02У3 (ТУ 22-119-56-94)

ТБЗ теплообменник базовый для кондиционеров КТЦ3...;
15 однорядный теплоотдающий пучок (один ряд теплоотдающих элементов);
10 высота теплообменника – 1,0 м;
02 межосевое расстояние между присоединительными отверстиями - 1703 мм;
УЗ климатическое исполнение и категория размещения;







ОБЩИЕ УКАЗАНИЯ

Все изделия приведённые в настоящих «Материалах …» предназначены для нагрева или охлаждения воздуха в системах кондиционирования, вентиляции и воздушного отопления.
Основные технические характеристики изделий представлены в таблицах.

Техническое описание изделий:

Все изделия состоят из теплоотдающих элементов, трубных решёток, коллекторов и щитков (теплообменники базовые щитками не комплектуются).
Щитки: воздухонагреватели ВНВ(П)123… и ВНВ(П)…22.ХЛ3 – съёмные (болтовое крепление) остальные изделия – съёмные на прижимных «усах»;
Теплоотдающий пучок – шахматный.

Схема движения взаимодействующих сред:

-    по воздушному потоку – одноходовое;
-    по внутреннему потоку:
o    для изделий с теплоносителем «вода» - многоходовое перекрёстное;
o    для изделий с теплоносителем «пар» - одноходовое перекрёстное.

Материальное исполнение:

- для ВНВ… и ВНП – зашифровано в обозначении (см. раздел 3);
- для КСк… и КП…-Ск…: корпус (трубные решётки, коллектора, щитки, несущие трубы те-плоотдающих элементов) - углеродистая сталь обыкновенного качества; оребрение теплоот-дающих элементов – накатное из алюминиевых сплавов;
- щитки не зависимо от материального исполнения изделий, изготавливаются из угле-родистой стали обыкновенного качества.


Рабочее положение (ориентация теплоотдающих элементов трубного пучка):

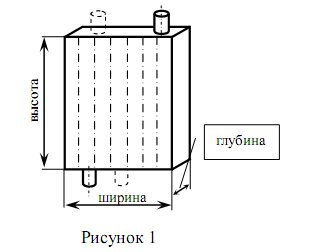

-    для изделий с теплоносителем «пар» – вертикальное (см. Рисунок 1 и 3);

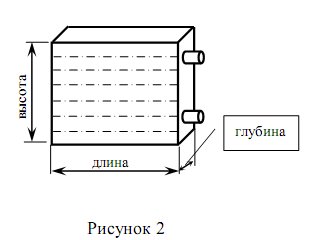

-    для изделий с теплоносителем «вода» – рекомендуется горизонтальное (см. Рисунок 2).



Монтаж изделий в тепловые вентиляционные установки осуществляется при помощи болтов. К теплоподводящей системе присоединяются сваркой (по отдельным заказам - фланце-вым соединением).
Монтаж и эксплуатация должна осуществляться с соблюдением требований "Правил технической эксплуатации тепловых энергоустановок", "Правила техники безопасности при экс-плуатации теплопотребляющих установок и тепловых сетей потребителей", СНиП 2-04.05-91 и требований паспортов на изделия.


ВНИМАНИЕ:

Изделия не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением виброскорости более 2 мм/с.
Не допускается работа паровых изделий на пролётном паре. Уровень конденсата не должен быть выше нижней трубной решётки.
Для того, чтобы не было сквозного (пролетного) прорыва пара и при этом не было боль-ших скоростей, вызывающих эрозию стенок теплоотдающих труб,  на сливе конденсата необхо-димо устанавливать конденсатоотводчики соответствующего номера (на расстоянии не менее 300 мм от нижнего патрубка воздухонагревателя).  Отвод конденсата  должен исключать воз-можность размораживания изделий и возникновения гидроударов при изменении нагрузки (См. Рисунок 3).


В верхнем коллекторе рекомендуется устанавливать патрубок «выпара» для удаления неконденсируемых газов ухудшающих теплообмен.



Включение воздухонагревателя в работу:

-    открыть вентиль обводной линии конденсатоотводчика;
-    открыть контрольный вентиль после конденсатоотводчика (на конденсатопроводе);
-    постепенно открыть запорную арматуру подающего паропровода, обеспечивая мед-ленный прогрев воздухонагревателя, предотвращая гидроудары;
-    после выпуска воздуха и прогрева воздухонагревателя закрыть контрольный вентиль конденсатоотводчика;
-    закрыть вентиль обводной линии конденсатоотводчика.

Выключение воздухонагревателя из работы:

-    закрыть запорную арматуру подающего паропровода;
-    закрыть запорную арматуру обратного трубопровода (конденсатопровода);
-    открыть спускные устройства в низших точках трубопровода для освобождения их от конденсата и открыть воздуховыпускные устройства.

Рекомендуемые схемы подключения воздухонагревателей:

-    по воздушному тракту: параллельно, последовательно, комбинированно;
-    по паровому тракту – параллельно.

Рабочие параметры, не более:

 - давление - 1,2 МПа;
- температура - 1900 С.

Требования к качеству взаимодействующих сред:

- внешний контур: воздух должен быть с пpедельно-допустимым содержанием химиче-ски агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов;
- внутренний контур: вода – по ГОСТ 20995-75 (таблица 2); пар - по СНиП 2-04.07-86.

Обращаем Ваше внимание:

1. Калориферы и воздухонагреватели имеют присоединительные размеры, равные при-соединительным размерам калориферов и воздухонагревателей соответствующих номеров, выпускаемых промышленностью ранее и в настоящее время .

2. Калориферы КСк… и воздухонагреватели ВНВ113… теплоноситель «вода» и воздухо-нагреватели КПСк…-01У3Б и ВНП113… теплоноситель «пар» имеют однотипную конструкцию и показатели назначения. Отличием является только обозначение изделий, технических условий и климатическое исполнение. Изменение обозначения связано с вводом в действие ГОСТ 27330-97 «Воздухонагреватели. Типы и основные параметры» предписывающего применять наименование «воздухонагреватель» и обозначения: «ВНВ…» вместо «КСк…» и «ВНП…» вместо «КП…-Ск». Калориферы КСк… и воздухонагреватели КП…-Ск с трёх и четырёх рядным теплоотдающим пучком изготавливаются с №6 по №12 типоразмер. Воздухонагреватели ВНВ113… и ВНП113… изготавливаются: с двух рядным теплоотдающим пучком с №1 по №12 типоразмер; с трёх и четырёх рядным теплоотдающим пучком с №1 по №5 типоразмер.

3. Об изделиях с индексом «5ОА» (расшифровка обозначения: «5» - шаг оребрения в мм; «О» - отогнутое оребрение; «А» - модификация):
Изделия имеют оребрение теплоотдающих элементов «конфузорного типа», следова-тельно движение воздушного потока должно осуществляться строго в одном направлении (на-правление воздушного потока промаркировано стрелками на коллекторах изделий. См. Рисунки 6 и 7).
При равных габаритных  размерах (одинаковый типоразмер), рядности теплоотдающего пучка и равных входных параметрах (производительность по воздуху, начальные температуры воздуха и греющего теплоносителя) по отношению с калориферами КСк…-02ХЛ3Б и воздухонагревателям ВНВ113…-01У3, ВНВ123…-01АТ3; КП…-Ск-01У3Б, ВНП113…-01У3, ВНП123…-01АТ3 изделия имеют меньшую поверхность нагрева, но при этом равную производительность по теплу, меньшие аэродинамическое и гидравлическое сопротивления.

4. Теплообменники ТБ3… предназначены для использования в системах кондициониро-вания (для комплектации кондиционеров КТЦ3 производительностью по воздуху от 10000 до 250000 м3/ч) для нагрева или охлаждения воздуха. Исполнение по греющему теплоносителю многоходовое. Подсоединение к системе теплоснабжения при помощи фланцев. Схема движения теплообменивающихся сред – перекрёстно-точная. Теплоотдающий элемент – биметаллический на стальной электросварной несущей трубе d22x1,5 мм.

 [1] Возможные модернизации калориферов: КВМ-П, КВС-П, КВБ-П, КВМА-П, КВСА-П, КВБА-П,     КПМА-П, КПСА-П, КПБА-П, КВМБ-П, КВСБ-П, КВББ-П, КПМБ-П, КПСБ-П, КПББ-П, КСк…-01А, ВНВ243, ВНП243, КПМ-П, КПС-П, КПБ-П, КП3-СК, КП4-СК. Калориферы КСк…-02Б и воздухонагреватели КП…-Ск-01Б отличаются от КСк…-01А и КП…-Ск-01А улучшенной геометрией оребрения теплоотдающих элементов.



ОСНОВНЫЕ ЭМПИРИЧЕСКИЕ ЗАВИСИМОСТИ ПО РАСЧЁТУ КОЭФФИЦИЕНТА ТЕПЛОПЕРЕДАЧИ, АЭРОДИНАМИЧЕСКОГО И ГИДРАВЛИЧЕСКОГО СОПРОТИВЛЕНИЙ


Коэффициент теплопередачи, Вт/(м2X0С)
- теплоноситель «вода»:




- теплоноситель «пар»:





Таблица – 1
Обозначение изделия А n r
ВНВ113-2…01У3
 ВНВ123-2…-01АТ3
33,3 0,383 0,175
КСк3-…-02ХЛ3Б
 ВНВ113-3…01У3
 ВНВ123-3…01АТ3
29,3 0,437 0,168
КСк3…-5ОАУ3
 ВНВ123-3…-5ОАТ3
44,7 0,405 0,155
КСк4-…-02ХЛ3Б
 ВНВ113-4…01У3
 ВНВ123-4…01АТ3
25,5 0,496 0,160
Ск4-…-5ОАУ3
 ВНВ123-4…-5ОАТ3К
39,9 0,471 0,183
ВНВ113-3…22.ХЛ3
ВНВ113-4…22.ХЛ3
29,4 0,515 0,0945
28,1 0,518 0,0681
ТБ3-10…У3
ТБ3-15…У3
ТБ3-20…У3
26,8 0,481 0,113
27,3 0,470 0,108
22,9 0,525 0,099
ВНП113-2…01У3
ВНП123-2…-01АТ3
34,3 0,357 -0,072
КП3…-Ск-01У3Б
ВНП113-3…01У3
ВНП123-3…01АТ3
30,3 0,405 -0,066
КП4…-Ск-01У3Б
ВНП113-4…01У3
ВНП123-4…01АТ3
26,1 0,476 -0,036
ВНП113-3…22.ХЛ3
ВНП113-4…22.ХЛ3
43,5 0,431 -0,072
37,2 0,452 -0,063
КПСк3…-50АУ3
ВНП123-3…-50АТ3
47,5 0,401 -0,068
КПСк4…-50АУ3
ВНП123-4…-50АТ3
43,5 0,453 -0,032



Аэродинамическое сопротивление,Па





Таблица - 2

Обозначение изделия В m
ВНВ113-2…01У3
ВНП113-2…01У3
ВНВ123-2…-01АТ3
ВНП123-2…-01АТ3
4,23 1,832
КСк3-…-02ХЛ3Б;
ВНВ113-3…01У3;
ВНВ123-3…01АТ3
КП3…-Ск-01У3Б;
ВНП113-3…01У3;
ВНП123-3…01АТ3
6,05 1,832
КСк4-…-02ХЛ3Б;
ВНВ113-4…01У3;
ВНВ123-4…01АТ3
КП4…-Ск-01У3Б;
ВНП113-4…01У3;
ВНП123-4…01АТ3
8,63 1,833
ВНВ123-3…5ОАТ3
ВНП123-3…5ОАТ3
КСк3-…-5ОАУ3
КПСк3…-5ОАУ3
4,60 1,916
ВНВ123-4…5ОАТ3
НП123-4…5ОАТ3
КСк4-…-5ОАУ3
КПСк4…-5ОАУ3
6,69 1,813
ВНВ113-3…22.ХЛ3
ВНВ113-4…22.ХЛ3
6,37 1,864
8,67 1,848
ТБ3-10…У3
ТБ3-15…У3
ТБ3-20…У3
2,84 1,857
2,95 1,833
4,83 1,796



Гидравлическое сопротивление, Па

 (для калориферов КСк…; воздухонагревателей ВНВ113… и теплообменников ТБ3…)






Технические характеристики

Техническая характеристика калориферов КСк…-02ХЛ3Б и КСк…-50АУ3



Таблица - 3

Обозначение калорифера

Площадь, м2

Длина

тепло-

отдающего  элемента (в свету), L,

м

Число ходов по внутреннему теплоносителю, nx

Число рядов, np



Масса,

кг

поверхности нагрева, Fк

фронтального сечения,

сечения коллектора,

сечения

патрубка,fп

Живого сечения (средняя)  для прохода воды,fw

КСк3-6-02ХЛ3Б

13,8

0,267

0,00172

0,00101

0.00116

0,530

4

3

33

КСк3-7-02ХЛ3Б

17,0

0,329

0,655

38

КСк3-8-02ХЛ3Б

20,2

0,392

0,780

43

КСк3-9-02ХЛ3Б

23,4

0,455

0,905

48

КСк3-10-02ХЛ3Б

29,8

0,581

1,155

58

КСк3-11-02ХЛ3Б

86,4

1,660

0,00221

0,00236

1,655

156

КСк3-12-02ХЛ3Б

130,3

2,488

0,00355

230

КСк4-6-02ХЛ3Б

18,1

0,267

0,00220

0,00101

0.00153

0,530

4

39

КСк4-7-02ХЛ3Б

22,3

0,329

0,655

46

КСк4-8-02ХЛ3Б

26,5

0,392

0,780

52

КСк4-9-02ХЛ3Б

30,8

0,455

0,905

59

КСк4-10-02ХЛ3Б

39,2

0,581

1,155

72

КСк4-11-02ХЛ3Б

114,5

1,660

0,00221

0,00312

1,655

197

КСк4-12-02ХЛ3Б

172,9

2,488

0,00472

293

КСк3-6-50АУ3

8,83

0,267

0,00172

0,00101

0,00084

0,530

6

3

31

КСк3-7-50АУ3

11,0

0,329

0,655

36

КСк3-8-50АУ3

13,1

0,392

0,780

40

КСк3-9-50АУ3

15,2

0,455

0,905

45

КСк3-10-50АУ3

19,5

0,581

1,155

54

КСк3-11-50АУ3

56,9

1,660

0,00221

0,00255

1,655

4

145

КСк3-12-50АУ3

85,8

2,488

0,00385

213

КСк4-6-50АУ3

11,6

0,267

0,00265

0,00101

0,00111

0,530

6

4

37

КСк4-7-50АУ3

14,4

0,329

0,655

45

КСк4-8-50АУ3

17,3

0,392

0,780

49

КСк4-9-50АУ3

20,1

0,455

0,905

55

КСк4-10-50АУ3

25,7

0,581

1,155

67

КСк4-11-50АУ3

75,4

1,660

0,00221

0,00338

1,655

4

183

КСк4-12-50АУ3

113,9

2,488

0,00511

271

Примечание - Теплоотдающие элементы на несущих стальных трубах d16X1,5 мм





Техническая характеристика воздухонагревателей КП…-Ск-01У3Б и КПСк…-5ОАУ3



Таблица - 4

Обозначение воздухонагревателя

Площадь, м2

Длина

тепло-

отдающего  элемента (в свету), l,

м

Число ходов по внутреннему теплоносителю, nx

Число рядов, np



Масса,

кг

поверхности нагрева, Fк

фронтального сечения,

сечения коллектора,

сечения

патрубка,fп

живого сечения (средняя)  для прохода гр. теплоносителя,fw

КП36-Ск-01У3Б

13,8

0,267

0,00172

0,00221

0,00396

0,530

1

3

36

КП37-Ск-01У3Б

17,0

0,329

0,655

42

КП38-Ск-01У3Б

20,2

0,392

0,780

48

КП39-Ск-01У3Б

23,4

0,455

0,905

54

КП310-Ск-01У3Б

29,8

0,581

1,155

65

КП311-Ск-01У3Б

86,4

1,660

0,00358

0,00801

1,655

174

КП312-Ск-01У3Б

130,3

2,488

0,00509

0,0121

257

КП46-Ск-01У3Б

18,1

0,267

0,00220

0,00221

0,00520

0,530

4

44

КП47-Ск-01У3Б

22,3

0,329

0,655

51

КП48-Ск-01У3Б

26,5

0,392

0,780

59

КП49-Ск-01У3Б

30,8

0,455

0,905

66

КП410-Ск-01У3Б

39,2

0,581

1,155

81

КП411-Ск-01У3Б

114,5

1,660

0,00358

0,0106

1,655

221

КП412-Ск-01У3Б

172,9

2,488

0,00509

0,0161

329

КПСк3-6-50АУ3

8,83

0,267

0,00172

0,00221

0,00430

0,530

3

35

КПСк3-7-50АУ3

11,0

0,329

0,655

40

КПСк3-8-50АУ3

13,1

0,392

0,780

46

КПСк3-9-50АУ3

15,2

0,455

0,905

51

КПСк3-10-50АУ3

19,5

0,581

1,155

62

КПСк3-11-50АУ3

56,9

1,660

0,00358

0,00871

1,655

165

КПСк3-12-50АУ3

85,8

2,488

0,00509

0,01310

243

КПСк4-6-50АУ3

11,6

0,267

0,00265

0,00221

0,00565

0,530

4

42

КПСк4-7-50АУ3

14,4

0,329

0,655

49

КПСк4-8-50АУ3

17,3

0,392

0,780

56

КПСк4 -9-50АУ3

20,1

0,455

0,905

63

КПСк4-10-50АУ3

25,7

0,581

1,155

77

КПСк4-11-50АУ3

75,4

1,660

0,00358

0,01150

1,655

206

КПСк4-12-50АУ3

113,9

2,488

0,00509

0,01740

311

Примечание - Теплоотдающие элементы на несущих стальных трубах d 16X2,0 мм






Техническая характеристика воздухонагревателей ВНВ113-…-01У3 и ВНП113-…-01У3



Таблица - 5

Обозначение воздухонагревателя

Площадь, м2

Длина

тепло-

отдающего  элемента (в свету), L,

м

Число ходов по внутреннему теплоносителю, nx

Число рядов, np



Масса,

Кг

поверхности нагрева, Fк

фронтального сечения,

сечения патрубка, fп

сечения

коллектора,

живого сечения (средняя)  для прохода воды,fw

ВНВ113-201-01У3

6,71

0,197

0,00101

0,00172

0.00056

0,530

4

2

19

ВНВ113-202-01У3

8,32

0,244

0,655

22

ВНВ113-203-01У3

9,93

0,290

0,780

25

ВНВ113-204-01У3

11,5

0,337

0,905

27

ВНВ113-205-01У3

14,8

0,430

1,155

33

ВНВ113-206-01У3

9,08

0,267

0.00076

0,530

25

ВНВ113-207-01У3

11,3

0,329

0,655

28

ВНВ113-208-01У3

13,4

0,392

0,780

32

ВНВ113-209-01У3

15,6

0,455

0,905

35

ВНВ113-210-01У3

20

0,581

1,155

42

ВНВ113-211-01У3

58,7

1,660

0,00221

0.00156

1,655

114

ВНВ113-212-01У3

88,6

2,488

0.00236

166

ВНВ113-301-01У3

10,3

0,197

0,00101

0.00086

0,530

3

25

ВНВ113-302-01У3

12,7

0,244

0,655

29

ВНВ113-303-01У3

15,2

0,290

0,780

33

ВНВ113-304-01У3

17,6

0,337

0,905

37

ВНВ113-305-01У3

22,6

0,430

1,155

45

ВНВ113-401-01У3

13,4

0,197

0,00220

0.00113

0,530

4

30

ВНВ113-402-01У3

16,6

0,244

0,655

35

ВНВ113-403-01У3

19,9

0,290

0,780

40

ВНВ113-404-01У3

23,1

0,337

0,905

45

ВНВ113-405-01У3

29,5

0,430

1,155

55

ВНП113-201-01У3

6,71

0,197

0,00172

0.00192

0,530

1

2

21

ВНП113-202-01У3

8,32

0,244

0,655

24

ВНП113-203-01У3

9,93

0,290

0,780

27

ВНП113-204-01У3

11,5

0,337

0,905

30

ВНП113-205-01У3

14,8

0,430

1,155

36

ВНП113-206-01У3

9,08

0,267

0.00260

0,530

27

ВНП113-207-01У3

11,3

0,329

0,655

31

ВНП113-208-01У3

13,4

0,392

0,780

35

ВНП113-209-01У3

15,6

0,455

0,905

38

ВНП113-210-01У3

20

0,581

1,155

46

ВНП113-211-01У3

58,7

1,660

0,00221

0.00532

1,655

126

ВНП113-212-01У3

88,6

2,488

0.00803

184

ВНП113-301-01У3

10,3

0,197

0.00294

0,530

3

28

ВНП113-302-01У3

12,7

0,244

0,655

32

ВНП113-303-01У3

15,2

0,290

0,780

36

ВНП113-304-01У3

17,6

0,337

0,905

41

ВНП113-305-01У3

22,6

0,430

1,155

50

ВНП113-401-01У3

13,4

0,197

0,00220

0.00385

0,530

4

33

ВНП113-402-01У3

16,6

0,244

0,655

39

ВНП113-403-01У3

19,9

0,290

0,780

45

ВНП113-404-01У3

23,1

0,337

0,905

50

ВНП113-405-01У3

29,5

0,430

1,155

62

Примечание:

-          теплоотдающие элементы воздухонагревателей ВНВ113… на несущих стальных трубах d 16X1,5 мм;

-          теплоотдающие элементы воздухонагревателей ВНП113… на несущих стальных трубах d 16X2,0 мм.





Техническая характеристика воздухонагревателей ВНВ123-…-01АТ3 и ВНП123-…-01АТ3



Таблица - 6

Обозначение воздухонагревателя

Площадь, м2

Длина

тепло-

отдающего  элемента (в свету), L,

м

Число ходов по внутреннему теплоносителю, nx

Число рядов, np



Масса,

Кг

поверхности нагрева, Fк

фронтального сечения,

сечения коллектора,

сечения

патрубка,fп

живого сечения (средняя)  для прохода воды,fw

ВНВ123-201-01АТ3

6,70

0,200

0,00172

0,00101

0.00065

0,530

4

2

19

ВНВ123-202-01АТ3

8,30

0,248

0,655

21

ВНВ123-203-01АТ3

9,90

0,295

0,780

23

ВНВ123-204-01АТ3

11,5

0,342

0,905

25

ВНВ123-205-01АТ3

14,8

0,437

1,155

30

ВНВ123-206-01АТ3

9,00

0,267

0.00088

0,530

23

ВНВ123-207-01АТ3

11,2

0,329

0,655

26

ВНВ123-208-01АТ3

13,4

0,392

0,780

29

ВНВ123-209-01АТ3

15,6

0,455

0,905

32

ВНВ123-210-01АТ3

20,0

0,581

1,155

38

ВНВ123-211-01АТ3

58,7

1,660

0,00221

0.00181

1,655

100

ВНВ123-212-01АТ3

88,7

2,488

0.00273

143

ВНП123-201-01АТ3

6,70

0,200

0,00101

0.00226

0,530

1

21

ВНП123-202-01АТ3

8,30

0,248

0,655

23

ВНП123-203-01АТ3

9,90

0,295

0,780

26

ВНП123-204-01АТ3

11,5

0,342

0,905

28

ВНП123-205-01АТ3

14,8

0,437

1,155

34

ВНП123-206-01АТ3

9,00

0,267

0.00305

0,530

26

ВНП123-207-01АТ3

11,2

0,329

0,655

29

ВНП123-208-01АТ3

13,4

0,392

0,780

33

ВНП123-209-01АТ3

15,6

0,455

0,905

36

ВНП123-210-01АТ3

20,0

0,581

1,155

43

ВНП123-211-01АТ3

58,7

1,660

0,00221

0.00624

1,655

107

ВНП123-212-01АТ3

88,7

2,488

0.00942

164

Примечание:

-          теплоотдающие элементы воздухонагревателей ВНВ123… на несущих стальных трубах ж16ґ1,0 мм;

-          теплоотдающие элементы воздухонагревателей ВНП123… на несущих стальных трубах ж16ґ1,5 мм.





Таблица - 7

Обозначение воздухонагревателя

Площадь, м2

Длина

тепло-

отдающего  элемента (в свету), L,

м

Число ходов по внутреннему теплоносителю, nx

Число рядов, np



Масса,

кг

поверхности нагрева, Fк

фронтального сечения,

сечения коллектора,fk

сечения

патрубка,fn

живого сечения (средняя)  для прохода воды,fw

ВНВ123-301-01АТ3

10,2

0,200

0,00172

0,00101

0,00100

0,530

4

3

23

ВНВ123-302-01АТ3

12,7

0,248

0,655

27

ВНВ123-303-01АТ3

15,2

0,295

0,780

30

ВНВ123-304-01АТ3

17,6

0,342

0,905

33

ВНВ123-305-01АТ3

22,6

0,437

1,155

40

ВНВ123-306-01АТ3

13,8

0,267

0,00135

0,530

30

ВНВ123-307-01АТ3

17,0

0,329

0,655

34

ВНВ123-308-01АТ3

20,2

0,392

0,780

38

ВНВ123-309-01АТ3

23,4

0,455

0,905

43

ВНВ123-310-01АТ3

29,8

0,581

1,155

51

ВНВ123-311-01АТ3

86,4

1,660

0,00221

0,00273

1,655

137

ВНВ123-312-01АТ3

130,3

2,488

0,00412

201

ВНВ123-401-01АТ3

13,4

0,200

0,00220

0,00101

0,00131

0,530

4

27

ВНВ123-402-01АТ3

16,6

0,248

0,655

32

ВНВ123-403-01АТ3

19,8

0,295

0,780

36

ВНВ123-404-01АТ3

23,0

0,342

0,905

40

ВНВ123-405-01АТ3

29,5

0,437

1,155

49

ВНВ123-406-01АТ3

18,1

0,267

0,00177

0,530

35

ВНВ123-407-01АТ3

22,3

0,329

0,655

41

ВНВ123-408-01АТ3

26,5

0,392

0,780

46

ВНВ123-409-01АТ3

30,8

0,455

0,905

52

ВНВ123-410-01АТ3

39,2

0,581

1,155

63

ВНВ123-411-01АТ3

114,5

1,660

0,00221

0,00362

1,655

172

ВНВ123-412-01АТ3

172,9

2,488

0,00546

254

ВНП123-301-01АТ3

10,2

0,200

0,00172

0,00345

0,530

1

3

26

ВНП123-302-01АТ3

12,7

0,248

0,655

30

ВНП123-303-01АТ3

15,2

0,295

0,780

33

ВНП123-304-01АТ3

17,6

0,342

0,905

37

ВНП123-305-01АТ3

22,6

0,437

1,155

45

ВНП123-306-01АТ3

13,8

0,267

0,00464

0,530

40

ВНП123-307-01АТ3

17,0

0,329

0,655

47

ВНП123-308-01АТ3

20,2

0,392

0,780

53

ВНП123-309-01АТ3

23,4

0,455

0,905

60

ВНП123-310-01АТ3

29,8

0,581

1,155

73

ВНП123-311-01АТ3

86,4

1,660

0,00358

0,00942

1,655

198

ВНП123-312-01АТ3

130,3

2,488

0,00509

0,01420

294

ВНП123-401-01АТ3

13,4

0,200

0,00220

0,00221

0,00451

0,530

4

31

ВНП123-402-01АТ3

16,6

0,248

0,655

36

ВНП123-403-01АТ3

19,8

0,295

0,780

41

ВНП123-404-01АТ3

23,0

0,342

0,905

46

ВНП123-405-01АТ3

29,5

0,437

1,155

56

ВНП123-406-01АТ3

18,1

0,267

0,00610

0,530

40

ВНП123-407-01АТ3

22,3

0,329

0,655

47

ВНП123-408-01АТ3

26,5

0,392

0,780

53

ВНП123-409-01АТ3

30,8

0,455

0,905

60

ВНП123-410-01АТ3

39,2

0,581

1,155

73

ВНП123-411-01АТ3

114,5

1,660

0,00358

0,01250

1,655

198

ВНП123-412-01АТ3

172,9

2,488

0,00509

0,01880

294

Примечание:

-          теплоотдающие элементы воздухонагревателей ВНВ123… на несущих стальных трубах d16X1,0 мм;

-          теплоотдающие элементы воздухонагревателей ВНП123… на несущих стальных трубах d16X1,5 мм.








Техническая характеристика воздухонагревателей ВНВ123-…-5ОАТ3 и ВНП123-…-5ОАТ3



Таблица - 8

Обозначение воздухонагревателя

Площадь, м2

Длина

тепло-

отдающего  элемента (в свету), L,

м

Число ходов по внутреннему теплоносителю, nx

Число рядов, np



Масса,

кг

поверхности нагрева, Fк

фронтального сечения,

сечения коллектора,fk

сечения

патрубка,fn

живого сечения (средняя)  для прохода воды,fw

ВНВ123-306-5ОАТ3

8,83

0,267

0,00172

0,00101

0,000974

0,530

6

3

28

ВНВ123-307-5ОАТ3

11,0

0,329

0,655

32

ВНВ123-308-5ОАТ3

13,1

0,392

0,780

35

ВНВ123-309-5ОАТ3

15,2

0,455

0,905

39

ВНВ123-310-5ОАТ3

19,5

0,581

1,155

47

ВНВ123-311-5ОАТ3

56,9

1,660

0,00221

0,00296

1,655

4

124

ВНВ123-312-5ОАТ3

85,8

2,488

0,00446

181

ВНВ123-406-5ОАТ3

11,6

0,267

0,00265

0,00101

0,00128

0,530

6

4

33

ВНВ123-407-5ОАТ3

14,4

0,329

0,655

38

ВНВ123-408-5ОАТ3

17,3

0,392

0,780

43

ВНВ123-409-5ОАТ3

20,1

0,455

0,905

48

ВНВ123-410-5ОАТ3

25,7

0,581

1,155

58

ВНВ123-411-5ОАТ3

75,4

1,660

0,00221

0,00393

1,655

4

156

ВНВ123-412-5ОАТ3

113,9

2,488

0,00592

229

ВНП123-306-5ОАТ3

8,83

0,267

0,00172

0,00221

0,00504

0,530

1

3

32

ВНП123-307-5ОАТ3

11,0

0,329

0,655

36

ВНП123-308-5ОАТ3

13,1

0,392

0,780

41

ВНП123-309-5ОАТ3

15,2

0,455

0,905

46

ВНП123-310-5ОАТ3

19,5

0,581

1,155

55

ВНП123-311-5ОАТ3

56,9

1,660

0,00358

0,01020

1,655

146

ВНП123-312-5ОАТ3

85,8

2,488

0,00509

0,01540

514

ВНП123-406-5ОАТ3

11,6

0,267

0,00265

0,00221

0,00663

0,530

4

38

ВНП123-407-5ОАТ3

14,4

0,329

0,655

44

ВНП123-408-5ОАТ3

17,3

0,392

0,780

50

ВНП123-409-5ОАТ3

20,1

0,455

0,905

56

ВНП123-410-5ОАТ3

25,7

0,581

1,155

68

ВНП123-411-5ОАТ3

75,4

1,660

0,00358

0,01350

1,655

181

ВНП123-412-5ОАТ3

113,9

2,488

0,00509

0,02040

272

Примечание:

-          теплоотдающие элементы воздухонагревателей ВНВ123… на несущих стальных трубах d16X1,0 мм;

-          теплоотдающие элементы воздухонагревателей ВНП123… на несущих стальных трубах d16X1,5 мм.






Техническая характеристика воздухонагревателей ВНВ(П)113-…22.ХЛ3



Таблица - 9

Обозначение воздухонагревателя

Площадь, м2

Длина

тепло-

отдающего  элемента (в свету), L,

м

Число ходов по внутреннему теплоносителю, nx

Число рядов, np



Масса,

кг

поверхности нагрева, Fк

фронтального сечения,

сечения коллектора,fk

сечения

патрубка,fп

живого сечения (средняя)  для прохода воды,fw

ВНВ113-306.22.ХЛ3

9,90

0,267

0,00379

0,00358

0,00227

0,530

4

3

40

ВНВ113-307.22.ХЛ3

12,3

0,329

0,655

45

ВНВ113-308.22.ХЛ3

14,6

0,392

0,780

53

ВНВ113-309.22.ХЛ3

17,0

0,455

0,905

59

ВНВ113-310.22.ХЛ3

21,8

0,581

1,155

72

ВНВ113-311.22.ХЛ3

63,7

1,660

0,00461

1,655

185

ВНВ113-312.22.ХЛ3

96,1

2,488

0,00509

0,00695

267

ВНВ113-406.22.ХЛ3

13,0

0,267

0,00523

0,00358

0,00298

0,530

4

51

ВНВ113-407.22.ХЛ3

16,1

0,329

0,655

59

ВНВ113-408.22.ХЛ3

19,2

0,392

0,780

67

ВНВ113-409.22.ХЛ3

22,4

0,455

0,905

76

ВНВ113-410.22.ХЛ3

28,6

0,581

1,155

92

ВНВ113-411.22.ХЛ3

84,3

1,660

0,00509

0,00610

1,655

244

ВНВ113-412.22.ХЛ3

127,4

2,488

0,00922

355

ВНП113-306.22.ХЛ3

9,90

0,267

0,00379

0,00358

0,00814

0,530

1

3

44

ВНП113-307.22.ХЛ3

12,3

0,329

0,655

50

ВНП113-308.22.ХЛ3

14,6

0,392

0,780

58

ВНП113-309.22.ХЛ3

17,0

0,455

0,905

65

ВНП113-310.22.ХЛ3

21,8

0,581

1,155

80

ВНП113-311.22.ХЛ3

63,7

1,660

0,01653

1,655

206

ВНП113-312.22.ХЛ3

96,1

2,488

0,00509

0,02493

299

ВНП113-406.22.ХЛ3

13,0

0,267

0,00523

0,00358

0,01068

0,530

4

56

ВНП113-407.22.ХЛ3

16,1

0,329

0,655

65

ВНП113-408.22.ХЛ3

19,2

0,392

0,780

74

ВНП113-409.22.ХЛ3

22,4

0,455

0,905

83

ВНП113-410.22.ХЛ3

28,6

0,581

1,155

101

ВНП113-411.22.ХЛ3

84,3

1,660

0,00509

0,02187

1,655

272

ВНП113-412.22.ХЛ3

127,4

2,488

0,03306

397

Примечание:

-          теплоотдающие элементы воздухонагревателей ВНВ113… на несущих стальных трубах d22X1,5 мм;

-          теплоотдающие элементы воздухонагревателей ВНП113… на несущих стальных трубах d22X2,0 мм.







Техническая характеристика теплообменников ТБ3-…



Таблица - 10

Обозначение воздухонагревателя

Площадь, м2

Длина

тепло-

отдающего  элемента (в свету), L,

м

Число ходов по внутреннему теплоносителю, nx

Число рядов, np



Масса,

кг

поверхности нагрева, Fк

фронтального сечения,

сечения коллектора,fk

сечения

патрубка,fп

живого сечения (средняя)  для прохода воды,fw

ТБ3-10.10.01У3

14,6

0,826

0,00306

0,00221

0,00163

0,828

4

1

68

ТБ3-10.10.02У3

29,6

1,65

1,655

103

ТБ3-10.12.01У3

18,4

1,03

0,00137

0,828

6

84

ТБ3-10.12.02У3

37,3

2,06

1,655

128

ТБ3-10.15.02У3

45,0

2,48

0,00165

153

ТБ3-10.20.02У3

60,4

3,31

0,00166

8

202

ТБ3-15.10.01У3

20,9

0,826

0,00234

0,828

4

1,5

84

ТБ3-15.10.02У3

42,4

1,65

1,655

135

ТБ3-15.12.01У3

27,2

1,03

0,00203

0,828

6

107

ТБ3-15.12.02У3

55,3

2,06

1,655

172

ТБ3-15.15.02У3

65,5

2,48

0,00241

204

ТБ3-15.20.02У3

88,7

3,31

0,00244

8

271

ТБ3-20.10.01У3

29,1

0,826

0,00326

0,828

4

2

103

ТБ3-20.10.02У3

59,2

1,65

1,655

172

ТБ3-20.12.01У3

36,8

1,03

0,00274

0,828

6

128

ТБ3-20.12.02У3

74,6

2,06

1,655

215

ТБ3-20.15.02У3

90,0

2,48

0,00331

258

ТБ3-20.20.02У3

120,8

3,31

0,00333

8

344

Примечание - Теплоотдающие элементы теплообменников на несущих стальных трубах d22X1,5 мм










Рисунок - 7






Габаритные и присоединительные размеры воздухонагревателей ВНВ113…-01У3, ВНВ123…-01АТ3, ВНВ123…-5ОАТ3, ВНВ113…22.ХЛ3 и калориферов КСк…-02ХЛ3Б и КСк…-5ОАУ3




Таблица-11
Обозначение

    Размеры, мм

L

H

A

A1 ±5

A2±3

l

H

B

Ду

1

2

3

4

5

6

7

8

9

10

ВНВ113-201-01У3

ВНВ113-301-01У3

ВНВ113-401-01У3

602

450

578

  426

305

530

378

150

32

180

ВНВ113-202-01У3

ВНВ113-302-01У3

ВНВ113-402-01У3

727

703

655

150

180

ВНВ113-203-01У3

ВНВ113-303-01У3

ВНВ113-403-01У3

852

828

780

150

180

ВНВ113-214-01У3

ВНВ113-314-01У3

ВНВ113-414-01У3

977

953

905

150

180

ВНВ113-205-01У3

ВНВ113-305-01У3

ВНВ113-405-01 У3

1227

1203

1155

150

180

ВНВ113-206-01 У3

602

575

578

551

430

530

503

150

КСк3-6-02ХЛ3Б

КСк4-6-02ХЛ3Б

КСк3-6-50АУ3

КСк4-6-50АУ3

ВНВ113-306-01У3

ВНВ113-406-01У3

ВНВ123-306-01АТ3

ВНВ123-406-01АТ3

ВНВ123-306-5ОАТ3

ВНВ123-406-5ОАТ3

ВНВ113-306.22.ХЛ3

180

ВНВ113-406.22.ХЛ3

220

65

ВНВ113-207-01У3

727

703

655

150

32

КСк3-7-02ХЛ3Б

КСк4-7-02ХЛ3Б

КСк3-7-50АУ3

КСк4-7-50АУ3

ВНВ113-307-01У3

ВНВ113-407-01У3

ВНВ123-307-01АТ3

ВНВ123-407-01АТ3

ВНВ123-307-5ОАТ3

ВНВ123-407-5ОАТ3

ВНВ113-307.22.ХЛ3

180

ВНВ113-407.22.ХЛ3

220

65

ВНВ113-208-01У3

852

828

780

150

32

КСк3-8-02ХЛ3Б

КСк4-8-02ХЛ3Б

КСк3-8-50АУ3

КСк4-8-50АУ3

ВНВ113-308-01У3

ВНВ113-408-01У3

ВНВ123-308-01АТ3

ВНВ123-408-01АТ3

ВНВ123-308-5ОАТ3

ВНВ123-408-5ОАТ3

ВНВ113-308.22.ХЛ3

180

ВНВ113-408.22.ХЛ3

220

65





Продолжение таблицы - 11
Обозначение

    Размеры, мм


L

H

A

A1 ±5

A2±3

l

h

B

Ду


1

2

3

4

5

6

7

8

9

10


ВНВ113-209-01У3

977

575

953

551

430

905

503

150

32


КСк3-9-02ХЛ3Б

КСк4-9-02ХЛ3Б

КСк3-9-50АУ3

КСк4-9-50АУ3

ВНВ113-309-01У3

ВНВ113-409-01У3

ВНВ123-309-01АТ3

ВНВ123-409-01АТ3

ВНВ123-309-5ОАТ3

ВНВ123-409-5ОАТ3

ВНВ113-309.22.ХЛ3

180


ВНВ113-409.22.ХЛ3

220

65


ВНВ113-210-01У3

1227

1203

1155

150

32


КСк3-10-02ХЛ3Б

КСк4-10-02ХЛ3Б

КСк3-10-50АУ3

КСк4-10-50АУ3

ВНВ113-310-01У3

ВНВ113-410-01У3

ВНВ123-310-01АТ3

ВНВ123-410-01АТ3

ВНВ123-310-5ОАТ3

ВНВ123-410-5ОАТ3

ВНВ113-310.22.ХЛ3

180


ВНВ113-410.22.ХЛ3

220

65


ВНВ113-211-01У3

1727

1075

1703

1051

912

1655

1003

150

50


КСк3-11-02ХЛ3Б

КСк4-11-02ХЛ3Б

КСк3-11-50АУ3

КСк4-11-50АУ3

ВНВ113-311-01У3

ВНВ113-411-01У3

ВНВ123-311-01АТ3

ВНВ123-411-01АТ3

ВНВ123-311-5ОАТ3

ВНВ123-411-5ОАТ3

ВНВ113-311.22.ХЛ3

180


65


ВНВ113-411.22.ХЛ3

220

80


ВНВ113-212-01У3

1575

1551

1392

1503

150

50


КСк3-12-02ХЛ3Б

КСк4-12-02ХЛ3Б

КСк3-12-50АУ3

КСк4-12-50АУ3

ВНВ113-312-01У3

ВНВ113-412-01У3

ВНВ123-312-01АТ3

ВНВ123-412-01АТ3

ВНВ123-312-5ОАТ3

ВНВ123-412-5ОАТ3

ВНВ113-312.22.ХЛ3

180


ВНВ113-412.22.ХЛ3

220

80






Габаритные и присоединительные размеры воздухонагревателей ВНП113…-01У3, ВНП123…-01АТ3, ВНП123…-5ОАТ3, ВНП113…22.ХЛ3, КП…-Ск-01У3Б и КПСк…-5ОАУ3 (остальное см. Таблицу 11)





Таблица - 12

Обозначение

    Размеры, мм

L

A3

Ду

ВНП113-201-01У3

ВНП113-301-01У3

ВНП113-401-01У3

ВНП113-202-01У3

ВНП113-302-01У3

ВНП113-402-01У3

ВНП113-203-01У3

ВНП113-303-01У3

ВНП113-403-01У3

ВНП113-204-01У3

ВНП113-304-01У3

ВНП113-404-01У3

ВНП113-205-01У3

ВНП113-305-01У3

ВНП113-405-01У3

КП36-Ск-01У3Б

КП46-Ск-01У3Б

КПСк36-50АУ3

КПСк46-50АУ3

602

82,5

 50

727

852

977

1227

602

ВНП113-206-01У3

32

ВНП113-306-01У3

ВНП113-406-01У3

50

ВНП113-306.22.ХЛ3

ВНП113-406.22.ХЛ3

65

ВНП123-306-01АТ3

ВНП123-406-01АТ3

ВНП113-306-5ОАТ3

ВНП113-406-5ОАТ3

50

КП37-Ск-01У3Б

КП47-Ск-01У3Б

КПСк37-50АУ3

КПСк47-50АУ3

727

ВНП113-207-01У3

32

ВНП113-307-01У3

ВНП113-407-01У3

50

ВНП113-307.22.ХЛ3

ВНП113-407.22.ХЛ3

65

ВНП123-307-01АТ3

ВНП123-407-01АТ3

ВНП113-306-5ОАТ3

ВНП113-406-5ОАТ3

50

КП38-Ск-01У3Б

КП48-Ск-01У3Б

КПСк38-50АУ3

КПСк48-50АУ3

852

ВНП113-208-01У3

32

ВНП113-308-01У3

ВНП113-408-01У3

50

ВНП113-308.22.ХЛ3

ВНП113-408.22.ХЛ3

65

ВНП123-308-01АТ3

ВНП123-408-01АТ3

ВНП113-308-5ОАТ3

ВНП113-408-5ОАТ3

50

КП39-Ск-01У3Б

КП49-Ск-01У3Б

КПСк39-50АУ3

КПСк49-50АУ3

977

82,5

50

ВНП113-209-01У3

32

ВНП113-309-01У3

ВНП113-409-01У3

50

ВНП113-309.22.ХЛ3

ВНП113-409.22.ХЛ3

65

ВНП123-309-01АТ3

ВНП123-409-01АТ3

ВНП113-309-5ОАТ3

ВНП113-409-5ОАТ3

50

КП310-Ск-01У3Б

КП410-Ск-01У3Б

КПСк310-50АУ3

КПСк410-50АУ3

1227

ВНП113-210-01У3

32

ВНП113-310-01У3

ВНП113-410-01У3

50

ВНП113-310.22.ХЛ3

ВНП113-410.22.ХЛ3

65

ВНП123-310-01АТ3

ВНП123-410-01АТ3

ВНП113-310-5ОАТ3

ВНП113-410-5ОАТ3

50

КП311-Ск-01У3Б

КП411-Ск-01У3Б

КПСк311-50АУ3

КПСк411-50АУ3

1727

290

65

ВНП113-211-01У3

50

ВНП113-311-01У3

ВНП113-411-01У3

ВНП113-311.22.ХЛ3

ВНП113-411.22.ХЛ3

ВНП123-311-01АТ3

ВНП123-411-01АТ3

ВНП113-311-5ОАТ3

ВНП113-411-5ОАТ3

65

КП312-Ск-01У3Б

КП412-Ск-01У3Б

КПСк312-50АУ3

КПСк412-50АУ3

415

80

ВНП113-212-01У3

50

ВНП113-312-01У3

ВНП113-412-01У3

ВНП113-312.22.ХЛ3

ВНП113-412.22.ХЛ3

ВНП123-312-01АТ3

ВНП123-412-01АТ3

ВНП113-312-5ОАТ3

ВНП113-412-5ОАТ3

80








ОСНОВНЫЕ ФОРМУЛЫ ПРИМЕНЯЕМЫЕ ПРИ ПОДБОРЕ


Тепловой баланс

Q1=Q2, Вт,
где
Q1 – тепло подводимое к изделию, Вт:
-    для изделий с теплоносителем «вода» Q1=GwwX(tw1- tw2)=КwXFкXDt;
-    для изделий с теплоносителем «пар» Q1=GпXrnsXFкXDt;
Q2 – тепло отводимое от изделия, Вт
Q2=GввX(tв2- tв1);
tw1, tw2, tв1, tв2, ts – температуры воды и воздуха на входе и выходе соответственно и тем-пература пара, oС;
Gw, Gп, Gв– расход воды, пара и воздуха соответственно, кг/с;
сw, св – теплоёмкость воды и воздуха соответственно, Дж/(кгxК);
rn - скрытая теплота парообразования, Дж/кг;
Кw, Кs – коэффициент теплопередачи водяного или парового изделия соответственно, Вт/(м2xК);
Fк – поверхность нагрева изделия, м2;
Dt – средний температурный напор, oС.
Теплофизические свойства теплоносителей принимаются по таблицам физических свойств воздуха, воды и пара при средней температуре (среднеарифметическое значение) среды.

Средний температурный напор:






Запас поверхности нагрева (мощности)


Запас поверхности нагрева рекомендуется 10…20 %.
При получаемом большом или меньшем запасе рекомендуется принимать другой воздухо-нагреватель и произвести расчёт вновь.





ПРИМЕРЫ ПОДБОРА


Подобрать калорифер модели КСк…-50А для нагрева Gв=12000 кг/ч воздуха от tв1=минус 35 oС до tв2=25 oС. Теплоноситель – вода с температурами (температурный график) на входе tw1=150 oС и tw2=70 oС на выходе из калорифера. Дополнительные физические величины (теплоёмкость, плотность) принимаем по таблицам теплофизических свойств воды на линии на-сыщения и сухого воздуха.

Решение:
Составляем уравнение теплового баланса по воздушной стороне и определяем тепловую мощность

Рассчитываем расход воды

Принимаем массовую скорость воздуха в набегающем потоке (во фронтальном сечении) (vp)н=3,6 кг/(м2Xс), и по условию неразрывности определяем необходимую площадь фронтального сечения

Калориферов с такой площадью живого сечения нет (см. Таблицу 3). Принимаем два ка-лорифера КСк3-9-50А с площадью фронтального сечения =0,455 м2, живым сечением по воде fw=0,00084 м2, площадью нагрева Fк=15,2 м2 и включаем их по воздуху параллельно.
Определяем массовую скорость воздуха

Определяем скорость воды в трубках (принимаем последовательное соединение калориферов).

Рассчитываем коэффициент теплопередачи

Определяем температурный напор

Определяем тепловую мощность двух калориферов КСк3-9-50А

Запас площади поверхности составит

Запас площади поверхности превышает рекомендуемый диапазон. Принимаем калориферы с меньшей площадью поверхности нагрева КСк3-8-50А и производим новый расчёт (площадь фронтального сечения fв=0,392 м2, площадь поверхности нагрева Fк=13,1 м2, длина теплоотдаю-щего элемента L=0,780 м (см. Таблицу 4).
Определяем массовую скорость воздуха

Скорость воды в трубках остаётся прежней.
Рассчитываем коэффициент теплопередачи

Определяем тепловую мощность двух калориферов КСк3-8-50А

Запас площади поверхности составит

Уточняем расход воды

Аэродинамическое сопротивление калорифера



Подобрать воздухонагреватель модели КПСк…-50А для нагрева Gв=4000 м3/ч воздуха от tв1=минус 10 oС до tв2=70 oС. Теплоноситель – сухой насыщенный пар давлением 10 кгс/см2. Воздухонагреватель работает без переохлаждения конденсата.
Дополнительные физические величины (теплоёмкость и плотность воздуха, температура пара и скрытая теплота парообразования) принимаем по таблицам теплофизических свойств сухо-го воздуха и сухого насыщенного пара.
Решение:
Массовый расход воздуха

Составляем уравнение теплового баланса по воздушной стороне и определяем тепловую мощность

Рассчитываем расход пара

Принимаем массовую скорость воздуха в набегающем потоке (во фронтальном сечении) (vp)н=3,6 кг/(м2Xс), и по условию неразрывности определяем необходимую площадь фронтально-го сечения

Принимаем воздухонагреватель КПСк37-50А с площадью фронтального сечения fв= 0,392 м2, площадью нагрева Fк=13,1 м2, длиной теплоотдающего элемента L=0,780 м (см.  Таблицу 4).
Определяем массовую скорость воздуха

Рассчитываем коэффициент теплопередачи

Определяем температурный напор

Определяем тепловую мощность воздухонагревателя

Запас площади поверхности составит

Запас площади поверхности превышает рекомендуемый диапазон. Принимаем воздухонагреватель с меньшей площадью поверхности нагрева КПСк37-50А и производим новый расчёт (площадь фронтального сечения fв=0,329 м2, площадь поверхности нагрева Fк=11,0 м2, длина теплоотдающего элемента L=0,655 м (см. Таблицу 4).
Массовая скорость воздуха

Коэффициент теплопередачи

Тепловая мощность

Запас площади поверхности составит

Уточняем расход пара

Аэродинамическое сопротивление


ПРОИЗВОДИТЕЛЬНОСТЬ ПО ВОЗДУХУ


Таблица – 13

Обозначение калориферов и воздухонагревателей

Номинальная производительность по воздуху,

м3

Рабочий интервал производительности по воздуху, м3

ВНВ113-201-01У3, ВНВ113-301-01У3, ВНВ113-401-01У3, ВНВ123-301-01АТ3, ВНВ123-401-01АТ3, ВНП113-201-01У3, ВНП113-301-01У3, ВНП113-401-01У3, ВНП123-301-01АТ3, ВНП123-401-01АТ3

2000

1600 … 2500

ВНВ113-202-01У3, ВНВ113-302-01У3, ВНВ113-402-01У3, ВНВ123-302-01АТ3, ВНВ123-402-01АТ3, ВНП113-202-01У3, ВНП113-302-01У3, ВНП113-402-01У3, ВНП123-302-01АТ3, ВНП123-402-01АТ3

2500

2000 … 3150

ВНВ113-203-01У3, ВНВ113-303-01У3, ВНВ113-403-01У3, ВНВ123-303-01АТ3, ВНВ123-403-01АТ3, ВНП113-203-01У3, ВНП113-303-01У3, ВНП113-403-01У3, ВНП123-303-01АТ3, ВНП123-403-01АТ3

3150

1600 … 2500

ВНВ113-204-01У3, ВНВ113-304-01У3, ВНВ113-404-01У3, ВНВ123-304-01АТ3, ВНВ123-404-01АТ3, ВНП113-204-01У3, ВНП113-304-01У3, ВНП113-404-01У3, ВНП123-304-01АТ3, ВНП123-404-01АТ3

4000

2500 … 4000

ВНВ113-205-01У3, ВНВ113-305-01У3, ВНВ113-405-01У3, ВНВ123-305-01АТ3, ВНВ123-405-01АТ3, ВНП113-205-01У3, ВНП113-305-01У3, ВНП113-405-01У3, ВНП123-305-01АТ3, ВНП123-405-01АТ3

5000

3150 ... 5000

КСк3-6-02ХЛ3Б, КСк4-6-02ХЛ3Б, КСк3-6-50АУ3,                 КСк4-6-50АУ3, ВНВ113-206-01У3, ВНВ123-306-01АТ3, ВНВ123-406-01АТ3, ВНВ123-306-5ОАТ3, ВНВ123-406-5ОАТ3, КП36-Ск-01У3Б, КП46-Ск-01У3Б, КПСк36-5ОАУ3,            КПСк46-5ОАУ3, ВНП113-206-01У3, ВНП123-306-01АТ3, ВНП123-406-01АТ3, ВНП123-306-5ОАТ3, ВНП123-406-5ОАТ3,

ВНВ113-306.22.ХЛ3, ВНВ113-406.22.ХЛ3, ВНП113-306.22.ХЛ3, ВНП113-406.22.ХЛ3

2500

2000 … 3150

КСк3-7-02ХЛ3Б, КСк4-7-02ХЛ3Б, КСк3-7-50АУ3,                 КСк4-7-50АУ3, ВНВ113-207-01У3, ВНВ123-307-01АТ3, ВНВ123-407-01АТ3, ВНВ123-307-5ОАТ3, ВНВ123-407-5ОАТ3, КП37-Ск-01У3Б, КП47-Ск-01У3Б, КПСк37-5ОАУ3,            КПСк47-5ОАУ3, ВНП113-207-01У3, ВНП123-307-01АТ3, ВНП123-407-01АТ3, ВНП123-307-5ОАТ3, ВНП123-407-5ОАТ3,

ВНВ113-307.22.ХЛ3, ВНВ113-407.22.ХЛ3, ВНП113-307.22.ХЛ3, ВНП113-407.22.ХЛ3

3150

2500 … 4000

КСк3-8-02ХЛ3Б, КСк4-8-02ХЛ3Б, КСк3-8-50АУ3,                 КСк4-8-50АУ3, ВНВ113-208-01У3, ВНВ123-308-01АТ3, ВНВ123-408-01АТ3, ВНВ123-308-5ОАТ3, ВНВ123-408-5ОАТ3, КП38-Ск-01У3Б, КП48-Ск-01У3Б, КПСк38-5ОАУ3,            КПСк48-5ОАУ3, ВНП113-208-01У3, ВНП123-308-01АТ3, ВНП123-408-01АТ3, ВНП123-308-5ОАТ3, ВНП123-408-5ОАТ3,

ВНВ113-308.22.ХЛ3, ВНВ113-408.22.ХЛ3, ВНП113-308.22.ХЛ3, ВНП113-408.22.ХЛ3

4000

3150 ... 5000

КСк3-9-02ХЛ3Б, КСк4-9-02ХЛ3Б, КСк3-9-50АУ3,                 КСк4-9-50АУ3, ВНВ113-209-01У3, ВНВ123-309-01АТ3, ВНВ123-409-01АТ3, ВНВ123-309-5ОАТ3, ВНВ123-409-5ОАТ3, КП39-Ск-01У3Б, КП49-Ск-01У3Б, КПСк39-5ОАУ3,            КПСк49-5ОАУ3, ВНП113-209-01У3, ВНП123-309-01АТ3, ВНП123-409-01АТ3, ВНП123-309-5ОАТ3, ВНП123-409-5ОАТ3,

ВНВ113-309.22.ХЛ3, ВНВ113-409.22.ХЛ3, ВНП113-309.22.ХЛ3, ВНП113-409.22.ХЛ3

5000

4000 … 6300

КСк3-10-02ХЛ3Б, КСк4-10-02ХЛ3Б, КСк3-10-50АУ3,                 КСк4-10-50АУ3, ВНВ113-210-01У3, ВНВ123-310-01АТ3, ВНВ123-410-01АТ3, ВНВ123-310-5ОАТ3, ВНВ123-410-5ОАТ3, КП310-Ск-01У3Б, КП410-Ск-01У3Б, КПСк310-5ОАУ3,            КПСк410-5ОАУ3, ВНП113-210-01У3, ВНП123-310-01АТ3, ВНП123-410-01АТ3, ВНП123-310-5ОАТ3, ВНП123-410-5ОАТ3,

ВНВ113-310.22.ХЛ3, ВНВ113-410.22.ХЛ3, ВНП113-310.22.ХЛ3, ВНП113-410.22.ХЛ3

6300

5000 … 8000

КСк3-11-02ХЛ3Б, КСк4-11-02ХЛ3Б, КСк3-11-50АУ3,                 КСк4-11-50АУ3, ВНВ113-211-01У3, ВНВ123-311-01АТ3, ВНВ123-411-01АТ3, ВНВ123-311-5ОАТ3, ВНВ123-411-5ОАТ3, КП311-Ск-01У3Б, КП411-Ск-01У3Б, КПСк311-5ОАУ3,            КПСк411-5ОАУ3, ВНП113-211-01У3, ВНП123-311-01АТ3, ВНП123-411-01АТ3, ВНП123-311-5ОАТ3, ВНП123-411-5ОАТ3,

ВНВ113-311.22.ХЛ3, ВНВ113-411.22.ХЛ3, ВНП113-311.22.ХЛ3, ВНП113-411.22.ХЛ3

16000

12500 … 20000

КСк3-12-02ХЛ3Б, КСк4-12-02ХЛ3Б, КСк3-12-50АУ3,                 КСк4-12-50АУ3, ВНВ113-212-01У3, ВНВ123-312-01АТ3, ВНВ123-412-01АТ3, ВНВ123-312-5ОАТ3, ВНВ123-412-5ОАТ3, КП312-Ск-01У3Б, КП412-Ск-01У3Б, КПСк312-5ОАУ3,            КПСк412-5ОАУ3, ВНП113-212-01У3, ВНП123-312-01АТ3, ВНП123-412-01АТ3, ВНП123-312-5ОАТ3, ВНП123-412-5ОАТ3,

ВНВ113-312.22.ХЛ3, ВНВ113-412.22.ХЛ3, ВНП113-312.22.ХЛ3, ВНП113-412.22.ХЛ3

25000

20000 … 31500









ИСПОЛЬЗОВАННЫЕ МАТЕРИАЛЫ


1) ТУ22-119-56-94
«Теплообменники базовые ТБ3-10.......У3, ТБ3-15......У3, ТБ3-20......У3»
2)    ТУ22-119-64-1997
«Воздухонагреватели ВНВ113-201-01У3…ВНВ113-212-01У3, ВНВ113-301-01У3…ВНВ113-305-01У3, ВНВ113-401-01У3…ВНВ113-405-01У3; ВНП113-201-01У3…ВНП113-212-01У3, ВНП113-301-01У3…                      ВНП113-305-01У3, ВНП113-401-01У3…ВНП113-405-01У3»
3)    ТУ22-119-67-1999
«Калориферы КСк3-6-50АУ3…КСк3-12-50АУ3, КСк4-6-50АУ3…КСк4-12-50АУ3»
4)    ТУ22-119-68-1999
«Воздухонагреватели КПСк36-50АУ3…КПСк312-50АУ3, КПСк46-50АУ3…КПСк412-50АУ3»
5)    ТУ22-119-71-2000
«Воздухонагреватели ВНВ123-306-5ОАТ3…ВНВ123-312-5ОАТ3, ВНВ123-406-5ОАТ3…                   ВНВ123-412-5ОАТ3; ВНП123-306-5ОАТ3…ВНП123-312-5ОАТ3, ВНП123-406-5ОАТ3…ВНП123-412-5ОАТ3»
6)    ТУ22-119-74-2002
«Воздухонагреватели ВНВ123-302-01АТ3…ВНВ123-312-01АТ3, ВНВ123-402-01АТ3…ВНВ123-412-01АТ3; ВНП123-302-01АТ3…ВНП123-312-01АТ3, ВНП123-402-01АТ3…ВНП123-412-01АТ3»
7)    ТУ22-119-69-2001
«Калориферы КСк3-6-02ХЛ3Б…КСк3-12-02ХЛ3Б, КСк4-6-02ХЛ3Б…КСк4-12-02ХЛ3Б»
8)    ТУ22-119-70-2002
«Воздухонагреватели КП36-Ск-01У3Б…КП312-Ск-01У3Б, КП46-Ск-01У3Б…КП412-Ск-01У3Б»
9)    ТУ22-119-75-2005
«Воздухонагреватели ВНВ113-306.22.ХЛ3…ВНВ113-312.22.ХЛ3, ВНВ113-406.22.ХЛ3…                         ВНВ113-412.22.ХЛ3; ВНП113-306.22.ХЛ3…ВНП113-312.22.ХЛ3, ВНП113-406.22.ХЛ3…ВНП113-412.22.ХЛ3»
10) Конструкторская документация
11) Техническая литература:
- В.Е.Минин «Воздухонагреватели для систем вентиляции и кондиционирования воздуха» Москва, СТРОЙ-ИЗДАТ, 1976 г.
- «Промышленные тепломассообменные процессы и установки» под редакцией А.М.Бакластова, Москва, ЭНЕРГОАТОМИЗДАТ, 1986 г.

Составитель - В.Ю. Болдов.


В случае обнаружения несоответствий технической информации, ошибок, неточностей на нашем сайте просим Вас сообщать на admin@vensnab.ru
Москва, 1-й Институтский проезд, дом 3
Телефон: (495) 136-26-72
E-mail: info@vensnab.ru
Copyright © «ВентCнаб»®, 2008 - 2024 г. Все права защищены.
