Общие сведения о тепловентиляторах и фанкойлах



Назначение и применение тепловентиляторов
Тепловентиляторы предназначены для рециркуляционного воздушного отопления помещений и могут быть применены:
  • как основные источники тепла при отсутствии отопления;
  • как дополнительный источник тепла к основной системе отопления;
  • для обогрева локальных зон, рабочих мест в плохо отапливаемых помещениях;
  • на строительных площадках как переносные обогреватели;
  • как электрическая нагрузка при испытаниях электрогенераторов.
Назначение и применение фанкойлов
Фанкойлы, или вентиляторные доводчики, являются одной из наиболее важных составляющих при создании системы искусственного климата в помещении.

Фанкойлы, как правило, работают в системе с холодильной машиной - чиллером, которая охлаждает или нагревает теплоноситель и подает его по системе трубопроводов непосредственно к фанкойлам.

Фанкойлы серии ФW предназначены для охлаждения/ нагрева воздуха до определенной температуры и применяются в системах кондиционирования воздуха общественных и промышленных зданий.

Устройство тепловентиляторов и фанкойлов
Изделия имеют корпус, изготовленный из листовой стали с высококачественным полимерным покрытием. Внутри корпуса расположены электрический или водяной воздухонагреватель (воздухоохладитель) и вентилятор. Вентилятор всасывает воздух из помещения, поток воздуха нагревается (охлаждается) и выбрасывается в помещение через защитно-декоративную сетку или жалюзи.

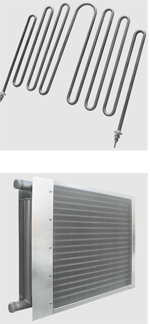

В качестве электрического источника тепла используются М-образные трубчатые электрические нагреватели (ТЭНы) из нержавеющей стали. Водяные источники тепла (холода) - многоходовые теплообменники, выполненные из медных труб с насадными пластинчатыми алюминиевыми ребрами. Теплообменник является неразборным узлом. Теплоноситель подается в теплообменник и отводится из него через патрубки, выступающие из корпуса.

Фанкойлы имеют в нижней части корпуса поддон со сливным патрубком для сбора и слива конденсата.

Во избежание размораживания теплообменника при аварийном отключении горячей воды в зимнее время ориентация теплообменника позволяет организовать самослив теплоносителя, для чего в системе должны быть предусмотрены сливные вентили.

В тепловентиляторах серий СЕ и ТЕ имеется встроенный терморегулятор, позволяющий поддерживать необходимую температуру воздуха в помещении в диапазоне от +5 до +40°С.



Пульт управления тепловентиляторами ТW и фанкойлами ФW имеет встроенный терморегулятор, позволяющий поддерживать необходимую температуру воздуха в помещении в диапазоне от +5 до +40°С. Регулирование температуры с пульта возможно лишь при комплектации изделий смесительным узлом (опция) или другими регулирующими клапанами.

Заводом-изготовителем могут быть внесены конструктивные изменения, не снижающие качество и надежность изделий, и не отраженные в настоящем каталоге.

Вентиляторы

Во всех изделиях установлены осевые вентиляторы.

Крыльчатки вентиляторов изготовлены из алюминия или из стали, покрытой высококачественным полимерным покрытием.

В тепловентиляторах серии ТЕ, ТW и фанкойлах использованы осевые вентиряторы с внешнероторным двигателем. Класс защиты IР 44.

Электродвигатели

Тепловентиляторы оснащены следующими типами электродвигателей:

Q-МОТОР - двигатель квадратной формы с расщепленными полюсами имеет самоустанавливающиеся подшипники скольжения из металлокерамики с автоматической смазкой и большой емкостью для масла. Средний срок службы при комнатной температуре 30000 часов. Класс защиты IP42.
ВНЕШНЕРОТОРНЫЕ ДВИГАТЕЛИ отличаются стабильной частотой вращения и низким уровнем шума. Частота вращения легко регулируется путем уменьшения напряжения. В электродвигателях применены рассчитанные с запасом, закрытые с обеих сторон, снабженные смазочным материалом длительного срока службы шариковые подшипники. Класс защиты IР44.


Окраска тепловентиляторов
Корпусные детали изделий защищены снаружи и изнутри высококачественным полимерным покрытием. Термостойкость покрытия 180°С. По заказу возможно любое моно-и полицветовое решение.

Тепловая защита тепловентиляторов серий СЕ и ТЕ
Тепловентилятор снабжен устройством аварийного отключения ТЭНов в случае перегрева корпуса. Перегрев может наступить от следующих причин:
  • входное и выходное окна тепловентилятора загромождены посторонними предметами (в том числе, сильное загрязнение);
  • тепловая мощность тепловентилятора сильно превышает теплопотери помещения, в котором он работает.
Срок службы
Установленный срок службы тепловентиляторов и фанкойлов 5 лет
